Un scanner 3D à base de Raspberry Pi sur KickStarter

scanner_3D_250pxLes Scanners 3D sont un excellent moyen de créer des modèles pour l’impression 3D. Le problème est que la plupart des modèles de qualité sont trop cher pour les amateurs ou d’une qualité trop faible pour fournir une bonne impression 3D.
Le scanner ATLAS 3D propose de résoudre ce problème en utilisant le Raspberry Pi pour aboutir à un produit à la fois peu coûteux et de haute résolution.

Le scanner ATLAS 3D

Comment ça marche

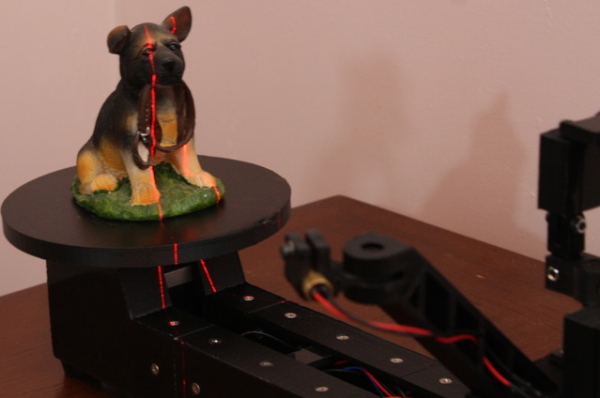

Le scanner ATLAS 3D fonctionne en éclairant un objet avec un faisceau laser, puis en utilisant la triangulation 3D pour générer un nuage de points pour chaque endroit où le laser frappe le modèle. Les points voisins sont alors reliés par des triangles pour former un modèle 3D. Ce modèle peut être utilisé tel quel à des fins multiples ou il peut être traité dans une suite logicielle comme Meshlab pour le rendre étanche à l’eau et prêt à être imprimé.

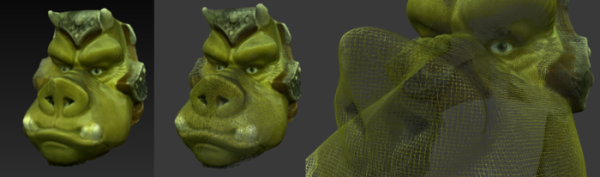

scanner_3D_02Tout le logiciel fonctionne sur le Raspberry Pi, donc il n’y a pas de pilotes supplémentaires ou de logiciel à installer. Un navigateur Web est utilisé pour communiquer avec le scanner via le réseau. Une fois qu’une analyse est effectuée, le navigateur Web est utilisé pour télécharger les modèles qui en résultent.

Pourquoi ce scanner ?

À l’hiver 2013, Uriah Liggett a acheté une imprimante 3D pour pouvoir imprimer les objets du quotidien dont il avait besoin chez lui. Des sites comme Thingiverse étaient une source intéressante pour les modèles mais souvent ils ne disposaient pas des modèles dont Uriah avait besoin. Il a donc décidé qu’il lui fallait un scanner 3D afin de créer ses propres modèles à partir d’objets en sa possession.

scanner_3D_02

Il a d’abord découvert le scanner 3D Makerbot mais il coûte plus cher que son imprimante 3D. Il a alors commencé à expérimenter avec 123D Catch mais n’a pas aimé cette solution qui s’appuie sur une solution basée sur le cloud et qui pourrait disparaître à tout instant. De plus la qualité du modèle n’était pas assez bonne. La plupart des autres scanners qu’il a trouvés visaient la métrologie industrielle et étaient trop coûteux pour les consommateurs moyens.

scanner_3D_03C’est ainsi qu’il a décidé de créer son propre scanner 3D. S’inspirant du scanner 3D Makerbot, il a décidé de faire un scanner muni d’un plateau permettant d’effectuer une analyse complète sur 360 degrés en toute simplicité. Il a aussi choisi d’utiliser des lasers au lieu de la photogrammétrie pour générer des modèles de haute résolution en un temps relativement faible. Lorsque ce cahier des charges a été établi, le Raspberry Pi s’est imposé car il dispose d’un excellent appareil photo possédant une résolution de 5 mégapixels, qu’il est en mesure de piloter des lasers et des moteurs, et qu’il a suffisamment de mémoire et de puissance CPU pour effectuer une analyse 3D.

Très rapidement le le logiciel capable de réaliser des balayages décents était prêt et un premier prototype câblé sur une planche à pain  planche à pain fonctionnait. Uriah a posté les premiers résultats d’analyse 3D sur le forum d’impression Soliforum 3D et la réponse positive l’a convaincu de créer le projet ATLAS 3D sur Kickstarter afin que tout un chacun puisse réaliser son propre scanner 3D.

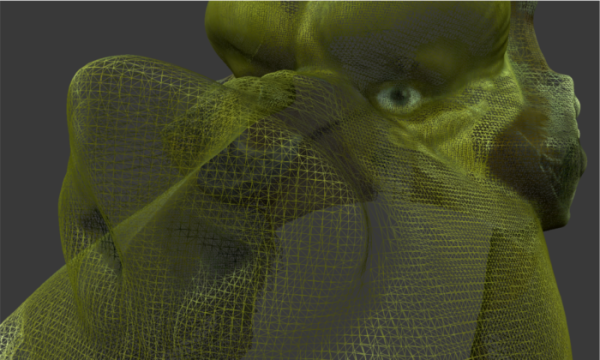

scanner_3D_04ATLAS 3D est le résultat de quatre générations de prototypes et d’innombrables mises à jour logicielles du modèle initial.

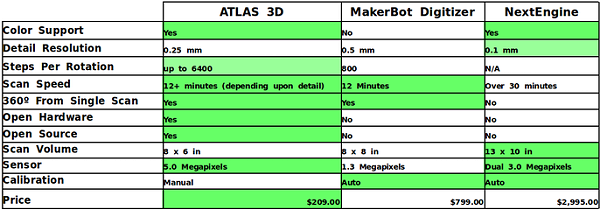

Comparatif

scanner_3D_09

Open Source et Open Hardware

ATLAS 3D est open source et open hardware. FreeLSS, le logiciel qui fait fonctionner le scanner a été publié sur Github sous licence GPL. Les fichiers sources OpenSCAD pour toutes les pièces 3D imprimées sont livrés avec chaque kit. Les informations sur la réalisation de l’électronique sera publiée au cours de la semaine 8 du projet.

scanner_3D_05

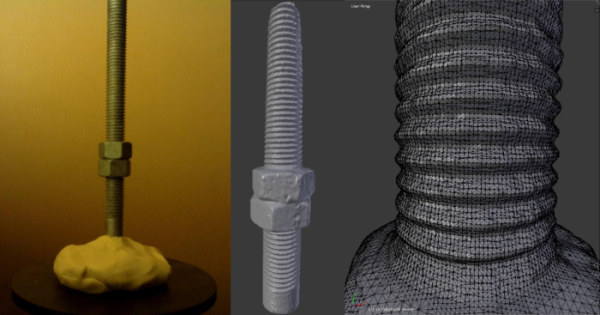

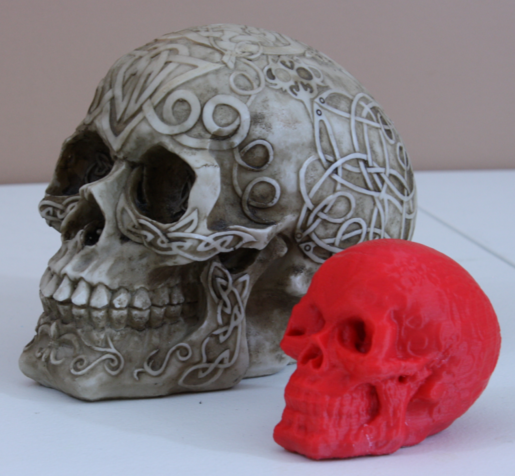

Un objet scanné avec ATLAS 3D et sa reproduction avec une imprimante 3D

Kits

ATLAS 3D est fourni sous la forme de kits. Aucune connaissance de la soudure ou de l’électricité n’est nécessaire pour construire les kits ATLAS 3D. Tous les composants se vissent simplement ensemble. L’utilisateur doit imprimer les pièces en plastique pour chaque kit.

scanner_3D_06

Le kit complet

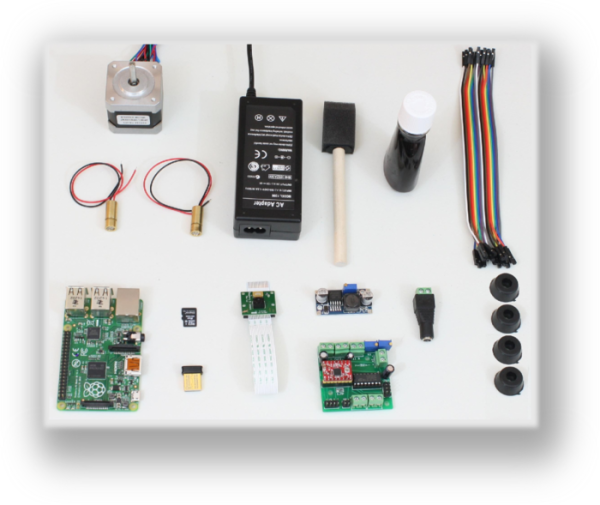

Le kit complet contient tout, sauf les parties imprimées. Cela inclut le Raspberry Pi B +, un capteur CMOS de 5 mégapixels, une carte Wifi, 2 modules laser, la carte électronique, l’alimentation, le moteur pas à pas, le revêtement en caoutchouc, les pieds en caoutchouc, les fichiers imprimables en 3D, et toutes les attaches et les câbles.

scanner_3D_07

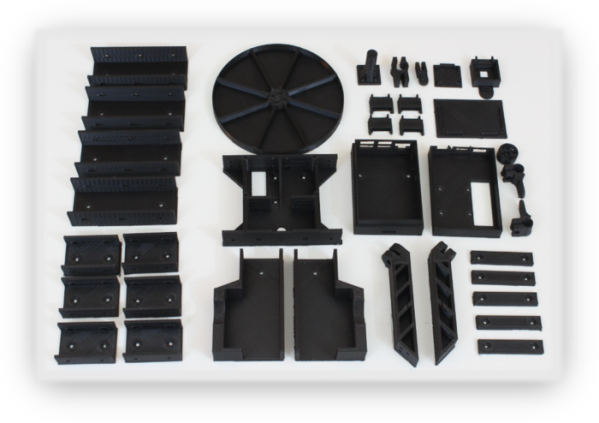

Les pièces imprimées en 3D

Ces pièces ne sont pas incluse dans le cadre d’un kit et doivent être imprimés par vos soins. Les fichiers STL et OpenSCAD seront publiés pour que vous puissiez imprimer les pièces et apporter les modifications que vous souhaitez.

scanner_3D_08

Vidéo

Combien ça coûte ?

Pour 149$ il reste des kits BYOP (Bring Your Own Pi = Fournissez votre propre Raspberry Pi)

Pour 209$ vous aurez toutes les pièces nécessaires à la construction du scanner (sauf bien entendu les pièces en plastique qu’il faudra imprimer en 3D)

Les frais de ports ne sont pas mentionnés, j’ai donc demandé à Uriah qui annonce 20$ de frais de port vers l’Europe :
« Hi Francois. ATLAS 3D ships for free to the U.S. and anywhere else in the world for $20. That makes the BYOP Kit $169 and the Full Kit $229 for France. »

Conclusion

Pour 229$ (à peu près 200€ au cours du jour) vous disposerez d’un scanner capable de rivaliser avec des engins 4 fois plus cher ! D’accord ce n’est pas à la portée de toutes les bourses, mais voilà un premier pas vers la démocratisation du scanner 3D et vers la réalisation du « copieur » 3D : Tu poses un truc il t’en ressort 10 en un rien de temps !

Il reste 7 jours si vous souhaitez participer au financement de ce projet. Pour 3000$ attendus, 903 personnes ont financé ATLAS 3D pour la coquette somme de… 169 366 $ !

Merci à Jérôme qui m’a signalé ce scanner 3D sur la page Facebook du blog

Sources
