Un boîtier original en impression 3D pour votre Raspberry Pi 2

boitier3D_250pxJean-Philippe a découvert l’univers du Raspberry en grande partie grâce framboise314… Il a voulu faire connaître sa réalisation aux lecteurs du blog.
Designer produit de formation, Jean-Philippe a pour notre framboise un double intérêt : à la fois informatique, mais aussi en terme de design et de fonctionnalités. Il s’est lancé il y a quelques mois dans un projet de boitier en impression 3D pour les Raspberry Pi 2 et B+ (2 modèles qu’il possède et utilise personnellement).

Un boîtier en 3D pour le Pi2 et le B+

boitier3D_08

Image du boîtier lors de la création du modèle

Son approche est à la fois extrêmement ludique (puisqu’il s’agit d’un boitier prenant la forme d’un navette spatiale jouet) et fonctionnelle puisqu’il s’agit d’un slider (boîtier dans lequel on glisse simplement la carte Raspberry Pi) simplissime d’utilisation et productible en une seule pièce. Son design permet une économie de matière, d’encombrement ainsi que des astuces telles que le stockage d’une seconde carte microSD, un accès direct à la carte système et au GPIO.

La genèse du projet

Pour expliquer un peu la genèse du projet : le boitier a été construit numériquement autour d’un modèle 3D du Raspberry B+ trouvé ici : http://elinux.org/RPi_Hub

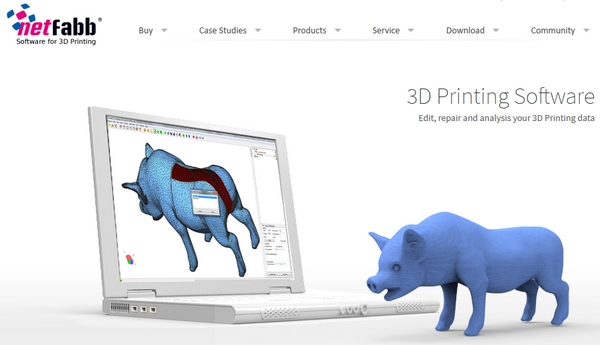

Les modélisations et retouches ont été réalisées sur plusieurs softs dont 3DSmax et Netfabb basic.

boitier3D_netfabb
Quatre étapes de validations on été nécessaires (4 impressions successives du modèle), d’où un investissement certain pour Jean-Philippe qui n’a pas les moyens d’un industriel 😉
Mais cela a été nécessaire afin d’affiner les jeux et de mettre au point correctement les systèmes de clipsage de la carte MicroSD d’appoint et du système de blocage de la carte Raspberry Pi situé au niveau du port RJ 45.

boitier3D_06

Image du boîtier lors de la création du modèle

L’impression du boîtier

L’objet est imprimé en une seule fois, il n’y a pas de montage spécifique ni de pièces de fixations. Seul le Raspberry vient s’ajouter au boitier pour s’y clipser. La rigidité du boitier tient compte notamment de la carte elle-même un peu à la manière d’un cadre de moto construit autour du moteur de l’engin.

boitier3D_07

Image du boîtier lors de la création du modèle

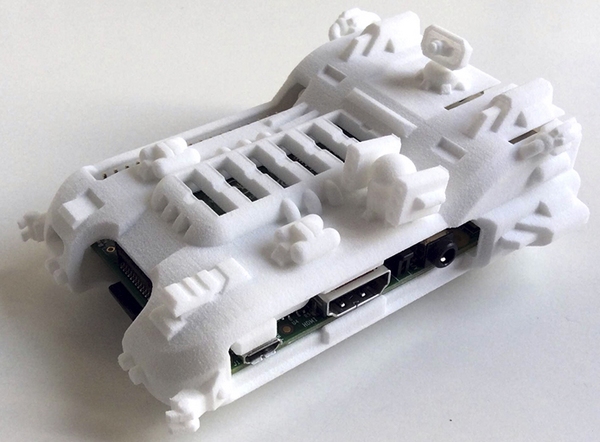

Le boîtier terminé

boitier3D_01boitier3D_04

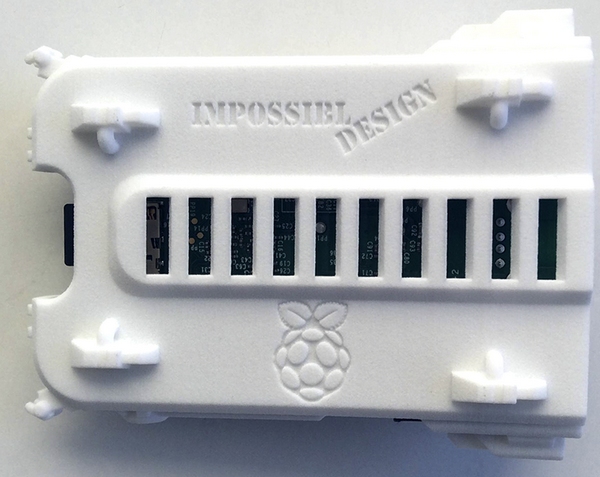

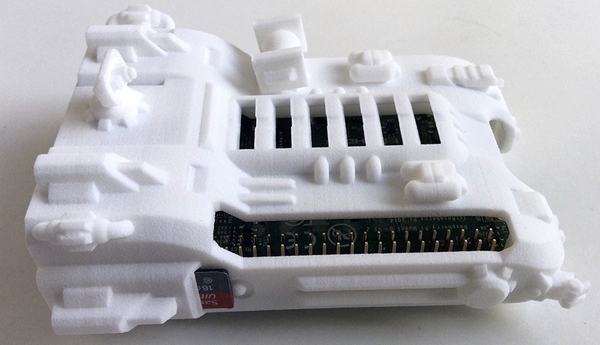

Les ouvertures d’aération sur les faces supérieures et inférieures du vaisseau spatial assurent une ventilation suffisante, tout en protégeant convenablement la carte.

boitier3D_05

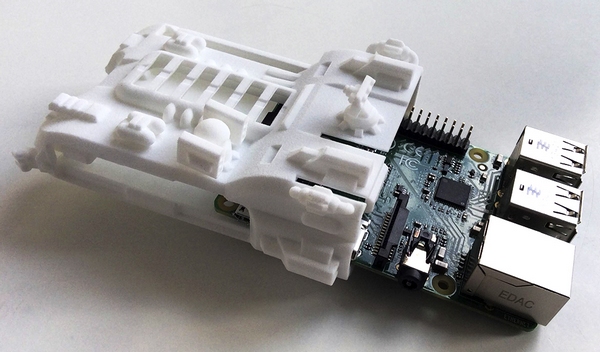

Insertion du Raspberry Pi

boitier3D_02

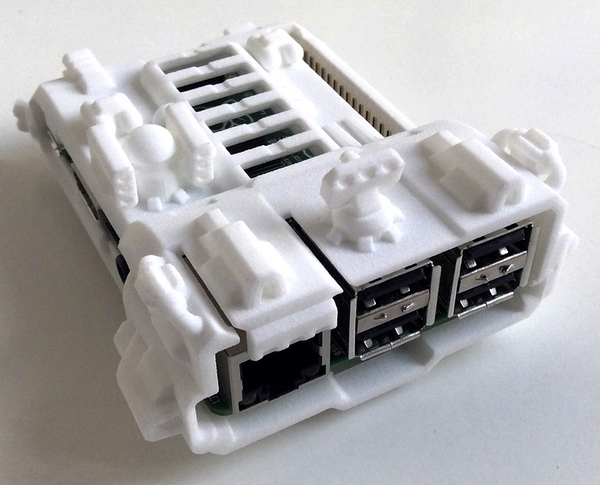

 boitier3D_03Il suffit d’insérer le Raspberry Pi dans les glissières prévues à cet effet. EN fin de course, un ergot se clipse sur le port Ethernet pour maintenir le Raspberry Pi en place, sans gêner l’utilisation de la RJ45.

De toutes les couleurs

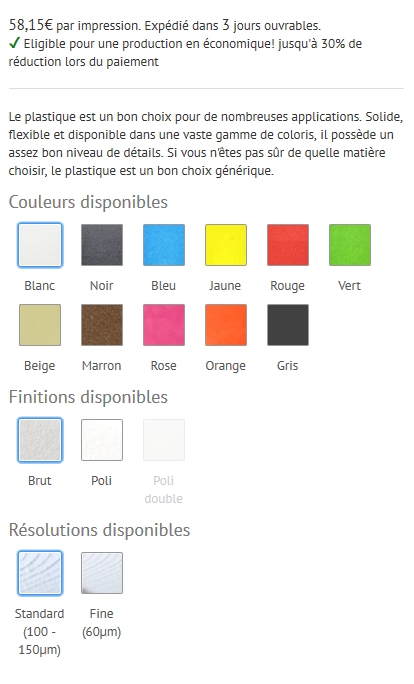

Plusieurs couleurs et finitions sont possibles… avec une influence sur le prix du boîtier fini, bien entendu !

boitier3D_11

 Combien ça coûte ?

Il faut noter que Jean-Philippe est bien conscient que le prix de vente de ce boitier dépasse celui de son contenant (ce qui est plutôt un comble en soi, là-dessus on ne peut rien contre-argumenter 😉 )
Hélas les conditions commerciales de Sculpteo ne permettent pas d’abaisser le coût de ce type d’impression 3D. Par contre, le gros avantage de leur technique de fritage de poudre PLA réside dans le fait de pouvoir imprimer un modèle aussi complexe et totalement indémoulable en une pièce seulement, s’il était réalisé par des méthodes classiques. De ce fait, pas de montage pour l’utilisateur, pas même de vis ou de système de fixation, c’est aussi instinctif que de glisser un passe Navigo dans son étui. (note de framboise314 : c’est quoi, un passe Navigo ? 😉 )

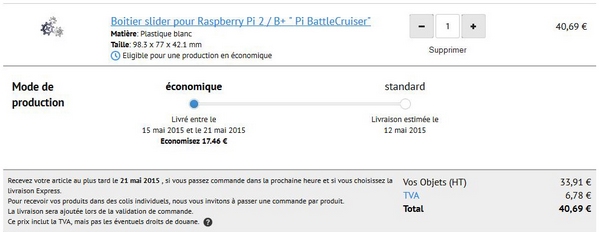

Pour info enfin, le site de Sculpteo permet maintenant ce qu’ils appellent une impression en mode économique qui réduit le prix de certaines impressions de 30%. Par ce biais, le boitier arrive au prix de revient de 40 euros (voir ci-dessous). La qualité n’est pas différente, seuls les délais changent.

boitier3D_ECO

 Le modèle en 3D

Conclusion

Jean-Philippe utilise le Rapsberry Pi comme media-center avec Xbmc et avec Raspbian pour avoir un petit ordinateur d’appoint pratique et peu gourmand. Rien que du très classique. A noter qu’il a acheté un modèle B pour son fils de 12 ans qui l’utilise pour faire ses exposés, ses fiches de cours sur LibreOffice et qui pratique Scratch avec intérêt 😉

Le boîtier qu’il nous propose ici est original et pourra permettre d’abriter certains RasPi… si vous êtes fan de SciFi et que son design spatial vous attire.
