Publié le 11 octobre 2013 - par

Slice of Pi, une carte prototype de CISECO

slice_of_pi_250Vous avez une application un peu spéciale à mettre au point, un composant exotique à connecter au Raspberry Pi ou le fer à souder qui vous démange ?

CISECO propose une carte de taille réduite, sans composants actifs, mais elle pourra vous rendre les plus grands services !

Destinée à la création de prototypes pour le Raspberry Pi, cette carte est livrée en kit. Il faudra souder les connecteurs mais cela ne présente pas de difficulté majeure. L’avantage de cette carte c’est d’offrir sur un côté des connecteurs femelle permettant l’accès aux ports du GPIO et de plus, un marquage identifie l’emplacement de chaque entrée/sortie !

Le kit Slice of Pi

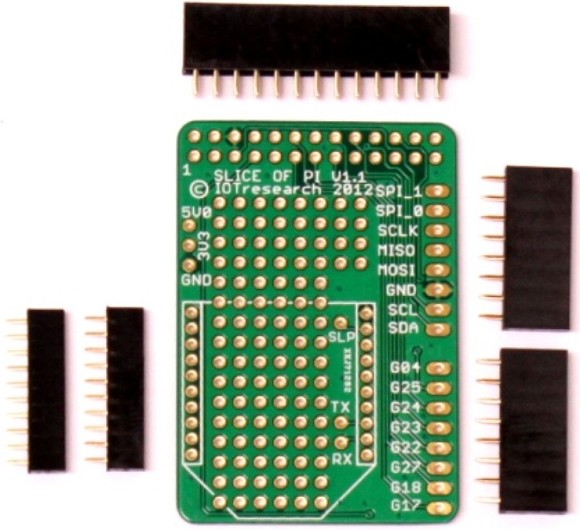

La carte Slice of Pi nue (j'espère ne pas avoir de problème avec la censure !...) et ses connecteurs

La carte Slice of Pi nue (j’espère ne pas avoir de problème avec la censure !…) et ses connecteurs

Le kit comprend la carte, le connecteur 26 points pour le GPIO du Raspberry Pi (il faut le souder SOUS la carte…), les connecteurs latéraux et deux connecteurs destinés à accueillir une carte de communication.

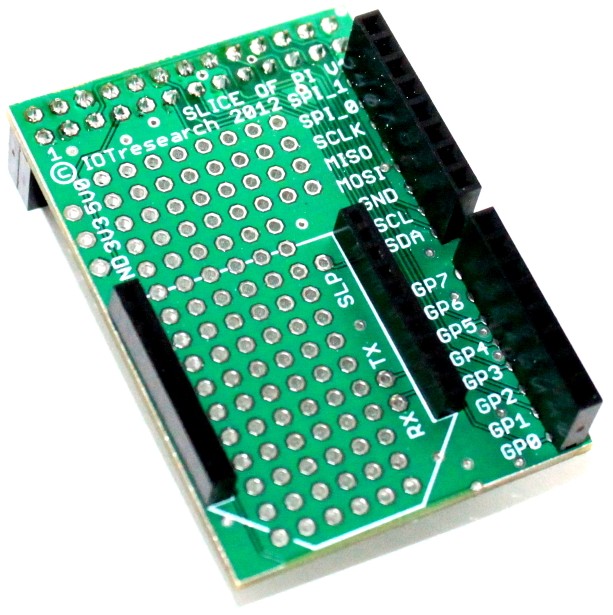

La carte montée

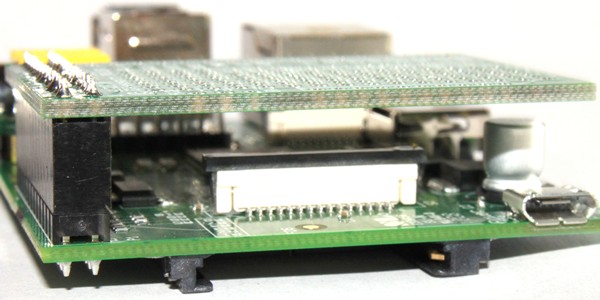

slice_of_pi_01La carte vient se placer sur le dessus du RaspberyPi mais laisse un espace suffisant au dessus de la carte inférieure. Si vous voulez stabiliser la Slice of Pi, collez un pied en caoutchouc adhésif de la hauteur convenable sous la carte, pour qu’il s’appuie sur le condensateur électrochimique situé derrière la prise d’alimentation (cylindre gris).

slice_of_pi_05

Caractéristiques de la Slice of Pi

Pour résumer  c’est une carte offrant :

  • Des connecteurs adaptés aux modules haute fréquence style XBee (XRF, XBee, RN-XV etc)
  • Les bus SPI et I2C ramenés sur un connecteur 8 broches femelle standard au pas de 2.54mm
  • Les ports GPIO ramenés sur un connecteur 8 broches femelle standard au pas de 2.54mm
  • Sa construction est simple, il n’y a que des connecteurs à souder
  • Des applications ont été décrites dans des revues (anglaises)
  • Le 3v3, le 5v, la masse et les broches RX & TX sont accessibles et faciles à relier

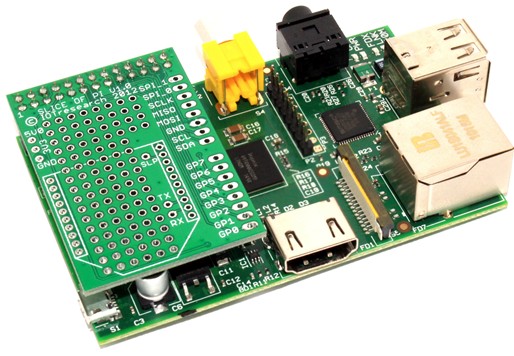

Carte Slice of Pi nue

Carte Slice of Pi nue

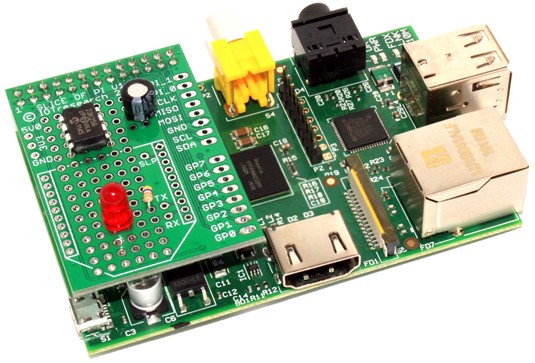

Carte slice of Pi avec des composants câblés

Carte slice of Pi avec des composants câblés

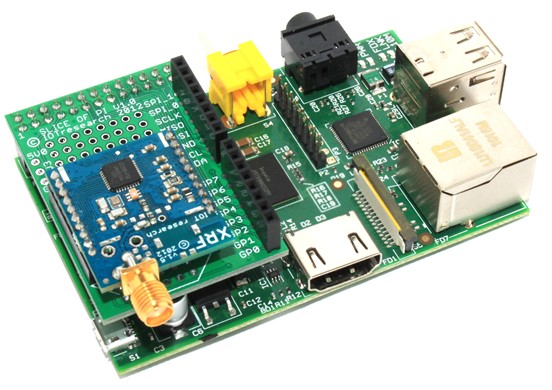

Carte Slice of Pi avec module HF

Carte Slice of Pi avec module HF

Prix de la Slice of Pi

Tout ça c’est bien joli me direz vous, mais ça coûte combien?

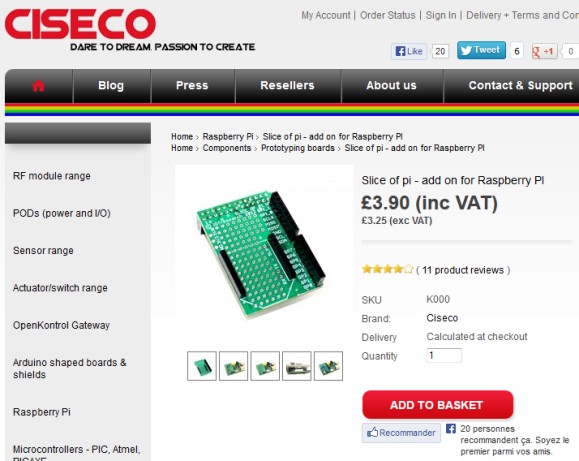

slice_of_pi_003,90£ soit à peu près 4,60€ auxquels vous ajouterez les frais de port.

Conclusion :

Une petite carte (35.5mm x 51.5mm x 18.6mm) qui deviendra vite indispensable si vous devez mettre au point des montages adaptés au Raspberry parce que vous ne trouvez pas votre bonheur dans les cartes add-on.

Si vous avez utilisé cette carte n’hésitez pas à laisser un commentaire, il sera le bienvenu…

Sources :

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

2 réflexions au sujet de « Slice of Pi, une carte prototype de CISECO »

  1. Christophe

    Bonjour,

    Est-il possible d’insérer un Rasp équipé de cette carte dans un boitier standard ?
    Une fois la carte installée, la nappe permettant de brancher une rasp cam reste-elle accessible ?

    Merci

    Répondre
    1. Molkera

      Bonjour,

      Pour l’insertion dans un boitier standard, je ne sais pas (j’ai commandé cette carte slice of pi mais pas encore reçue), par contre sur les différentes photos, on voit bien que malgré la carte insérée, le port permettant de brancher la nappe de la raspcam qui est juste derrière les deux ports USB reste bel et bien accessible.

      Cordialement,

      Répondre
