RPi-ShieldBridge pour fusionner les univers Arduino et Raspberry Pi

RPI-ShieldBridge_250MCHOBBY distribue une carte intéressante pour les créateurs qui utilisent simultanément le Raspberry Pi et l’Arduino.

RPi-ShieldBridge, c’est un 100% compatible Arduino sur un shield Raspberry Pi, branché sur le Raspberry Pi par intermédiaire du GPIO du Raspberry.

RPi-ShieldBridge

Après la publication du projet Arduberry il y a quelques jours, Dominique me signale que MCHOBBY distribue RPi-ShieldBridge, qui a l’avantage d’être disponible en Europe et… tout de suite !

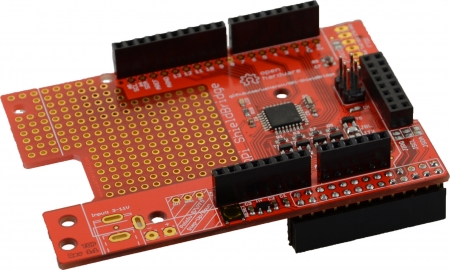

RPI-ShieldBridge-01

Caractéristiques

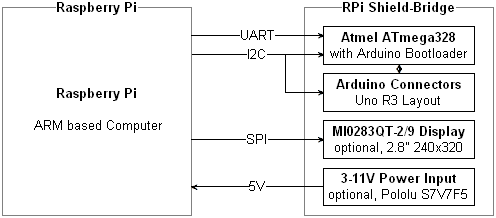

RPI-ShieldBridge-Diagramme

  • Microcontroleur Atmel AVR ATmega328 avec un Bootloader Arduino. Se programme comme une carte Arduino UNO
    (Bootloader optiboot avec détection automatique du débit/baudrate)
  • Raspberry Pi connecté via I2C et UART (port série) sur le microcontroleur par l’intermédiaire d’adaptateurs de niveaux (pour adapter les niveaux de tension)
  • AVR-Programming via Raspberry Pi possible
  • Connecteurs pour des shields compatibles avec le l’Arduino Uno R3
  • Un régulateur de tension 3.3V LDO (faible perte) additionnel pour vos shields Arduino
  • Une zone de prototypage (avec des pastilles serties)
  • Un adaptateur MI0283QT optionnel (a disposition, pour un écran 2.8″ 240×320 avec zone tactile)
  • Circuit préparé pour recevoir une entrée d’alimentation optionnelle.
    Alimentation additionnelle 3-11V pour Raspberry Pi et ShieldBridge à base Pololu, S7V7F5 (non inclus)

Le prix

La carte RPi-ShieldBridge est vendue 17,94€.

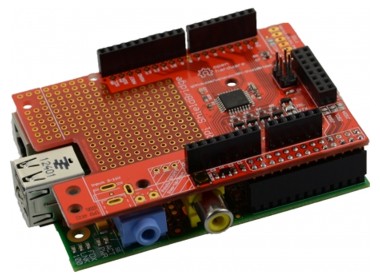

RPI-ShieldBridge-Intro

La documentation

MCHOBBY met un point d’honneur à documenter les produits distribués. Sur le WIKI, vous trouverez un tutoriel qui décrit en détail la mise en œuvre de RPi-ShieldBridge.

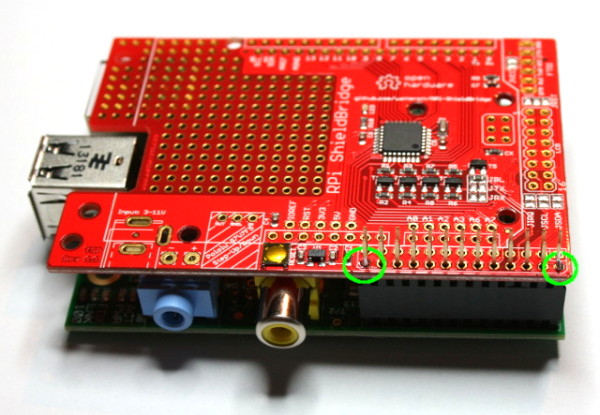

RPI-ShieldBridge-Asm-02a

Vous y trouverez les informations pour assembler la carte (soudure des connecteurs), les instructions pour installer l’IDE Arduino sur le Raspberry Pi, et enfin comment contrôler votre carte avec FirmData ou communiquer avec elle sur le bus I2C.

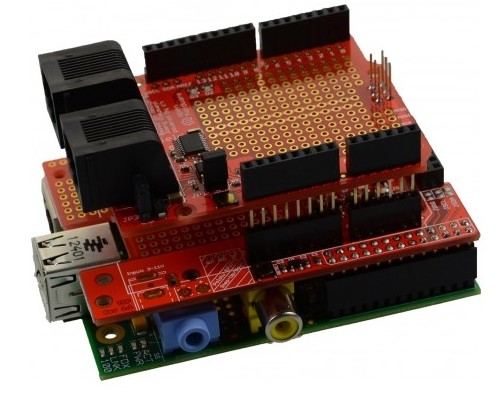

386-895-thickboxConclusion

Une carte intéressante pour tous ceux qui souhaitent mettre en œuvre des shields Arduino pour étendre les possibilités de leur Raspberry Pi.

Elle a l’avantage d’être disponible immédiatement, en Europe, et d’être largement documentée.

Vous utilisez cette carte ou vous trouvez qu’elle est une bonne réponse pour vos besoins ? Laissez vos remarques dans les commentaires ci-dessous.
