RaspCam : Une carte caméra et écran pour le Raspberry Pi B+

arducam_carte_cam_ecran_250pxRécemment l’équipe ArduCAM a conçu un appareil photo numérique simple pour la carte Raspberry Pi B+ bord.
Je vous avais présenté leurs caméras à objectif interchangeable dans un  précédent article.
Cette carte
prévue pour le montage sur le modèle B+, intègre à la fois un écran tactile LCD et une caméra compatible Raspberry Pi 5 MégaPixels !

Combinée à l’utilisation d’une clé WIFI USB, elle peut éventuellement transférer les photos prises n’importe où ailleurs en temps réel...

Raspberry Pi B+ : un appareil photo et un écran sur la même carte

La RaspCAM dispose en options de lentilles interchangeables de type CS, l’utilisateur peut installer un fisheye ou un téléobjectif, en fonction de ses besoins.

Caractéristiques

  • Prévue pour un montage sur Raspberry Pi Model B+
  • écran tactile TFT LCD 2,8 pouces ou  3,2 pouces
  • capteur de caméra 5Mpx CMOS identique à celui de la caméra d’origine
  • Monture d’objectif interchangeable en CS ou M12x0.5
  • Différents modèles d’objectifs en option
  • Logiciel de l’appareil photo Opensource Raspberry Pi

 Les images

L’annonce de cette nouveauté a été faite sur le site Arducam le 21 septembre et à mon avis vous ne trouverez pas cette info ailleurs pour le moment (sauf sur framboise314 bien entendu…).

Ah oui ! C’est mon ami Lee (qui travaille avec Arducam) qui a proposé de me faire parvenir un des premiers modèles sortis pour le tester et le présenter sur framboise314. Aussitôt dit, aussitôt fait, livraison par transport rapide et en quelques jours la carte est passé de la Chine à la Bourgogne.

Voici donc au sortir de sa boîte les photos de ce nouveau joujou. Bien entendu il va falloir aussi brancher tout cela et voir ce que ça donne dans des conditions d’utilisation mais … c’est une autre histoire.

arducam_carte_cam_ecran_15

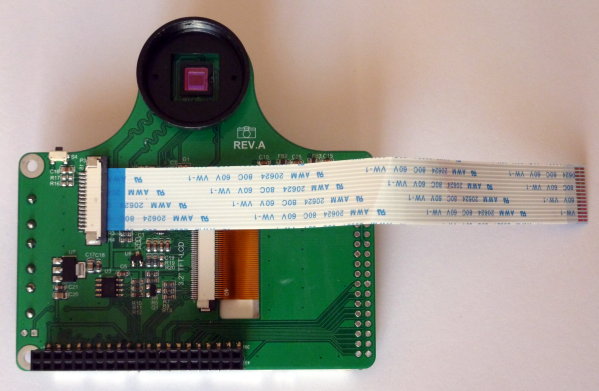

La carte sortie de son emballage. On distingue le capteur de la caméra avec son filtre IR.

arducam_carte_cam_ecran_14

Côté verso c’est l’écran qui apparait. C’est un modèle 3,2 pouces que Lee m’a fait parvenir. Notez à gauche la présence d’un renvoi du port GPIO, et à droite trois boutons qui trouveront certainement leur utilité sur un appareil photo.

arducam_carte_cam_ecran_13

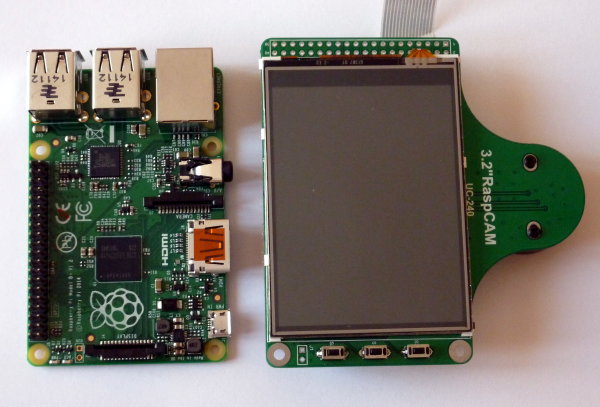

J’ai sorti un Raspberry Pi Modèle B+ tout neuf de sa boîte pour l’occasion.

arducam_carte_cam_ecran_12

La carte s’adapte parfaitement sur le GPIO. Les entretoises en nylon termineront de rigidifier l’ensemble.

arducam_carte_cam_ecran_11

Vue de dessus. La caméra surplombe la sortie HDMI, mais normalement elle ne sert pas, puisqu’il y a un écran au dos de la carte.

arducam_carte_cam_ecran_10

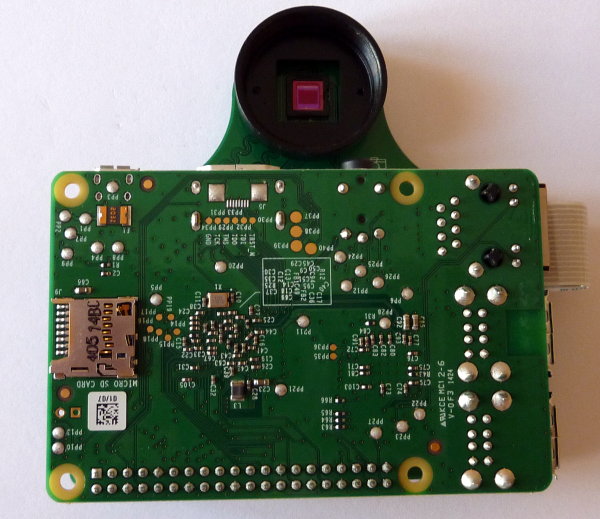

La caméra dépasse au dessus du Raspberry Pi B+.

arducam_carte_cam_ecran_08

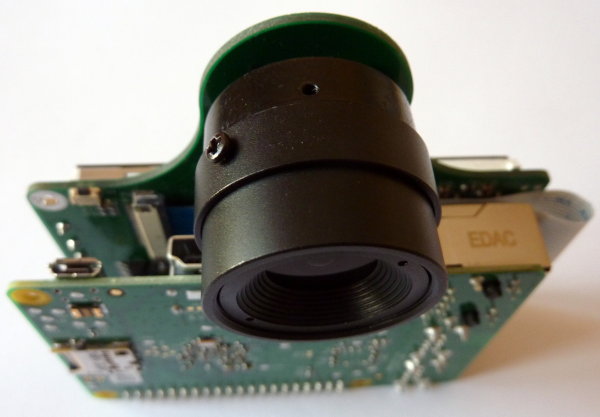

Allez on passe aux choses sérieuses : J’ai vissé un objectif sur le support CS. Tout va bien !

arducam_carte_cam_ecran_07

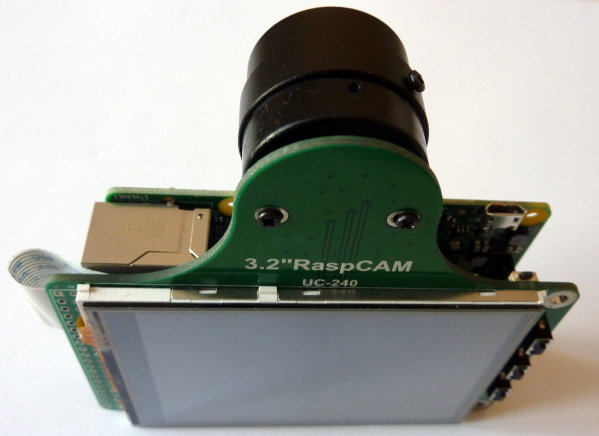

De dos, l’ensemble a vraiment un look d’appareil photo, vous ne trouvez pas ?

arducam_carte_cam_ecran_06

Les prises USB sont accessibles sans problème sur le côté. La clé WIFI devrait se mettre en place aisément.

arducam_carte_cam_ecran_05

Les trois boutons situés à droite de l’écran trouveront toute leur utilité… Déclencheur, zoom avant/arrière, revoir l’image qui vient d’être prise, accès à un menu…

arducam_carte_cam_ecran_04

Il est possible de démonter le support d’objectif CS (fixé par 2 vis) pour le remplacer par un support pour objectif M12x0.5. Le prix est plus bas (la qualité aussi 😉 )

arducam_carte_cam_ecran_03

Une photo de l’ensemble tenu en main. La taille correspond à celle d’un petit appareil photo. (en prime vous avez la photo du photographe !)

arducam_carte_cam_ecran_02

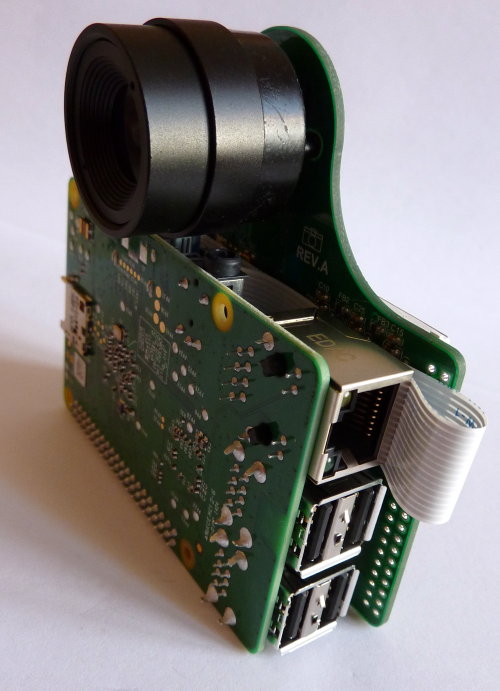

Vue latérale de l’ensemble carte écran + appareil photo monté sur un Raspberry Pi Model B+.

arducam_carte_cam_ecran_01

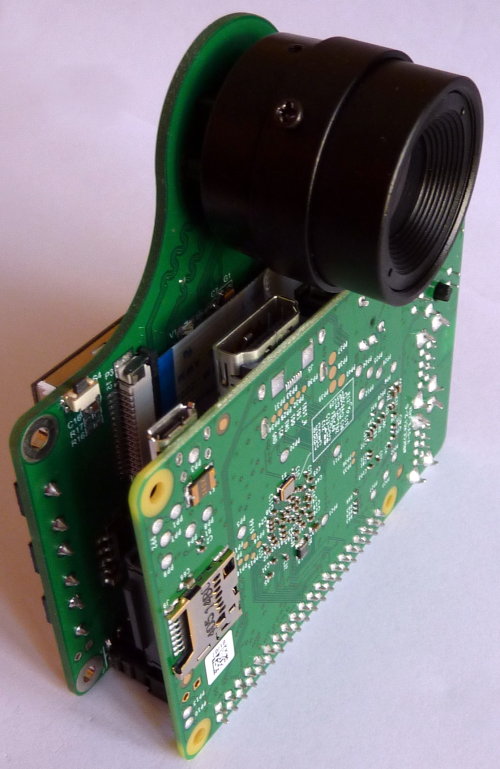

Vue latérale de l’ensemble carte écran + appareil photo monté sur un Raspberry Pi Model B+.

Conclusion

Une première impression assez agréable et qui donne envie de se lancer dans la réalisation d’un appareil photo…

Reste à trouver une batterie qui s’adapte à l’ensemble sans le déséquilibrer et éventuellement un boîtier adapté (qui a une imprimante 3D ?).

D’après Arducam, l’écran est totalement compatible avec celui d’Adafruit et s’installe comme le PiTFT. Le tutoriel vient d’ailleurs d’être mis à jour sur le site d’Adafruit avec la dernière version de Raspbian. Il est aussi possible de télécharger un Raspbian adapté à l’écran.

Cette mise en œuvre fera sans doute l’objet d’un prochain article.

Et vous, quelles sont vos premières impressions après avoir vu cette carte ? Les commentaires vous tendent les bras et n’attendent que vos remarques et suggestions !

A la demande de huyusuke j’ai interrogé Lee sur la compatibilité de la carte avec le model B voici sa réponse et la traduction 😉

Hi Francois,
Yes, RaspCAM can be compatible with Raspberry Pi mode B if we replace the 40 pin header with 26 pins.
We only use the first 26 ports GPIOs to drive the RaspCAM board, why we just provide the mode for B+ is simply because the mode B+ has better shape and mounting holes than mode B,
the mode B’s shape is very ugly.

I think using the downgrade cable is fisible for my RaspCAM, but not recommended.
Let me know your opinion .
Regards,
Lee

Salut François,
Oui, la carte RaspCAM peut être compatible avec le mode Raspberry Pi B si on remplace le connecteur 40 broches avec un modèle 26 broches.
Nous n’utilisons que les 26 premiers ports GPIO pour piloter la carte RaspCAM, et si nous fournissons juste la carte pour le modèle B+, c’est tout simplement parce que le B+ a un bien meilleur facteur de forme et une meilleure disposition des trous de montage que le mode B,
la forme du modèle B est vraiment laide.
Je pense que l’utilisation du câble 40/26  est faisable pour ma RaspCAM, mais pas recommandée.
Tu me diras ce que tu en penses
Cordialement,
Lee

Une vidéo

Cette vidéo a été réalisée avec une RaspCam du même modèle que celle qui est sur la carte présentée ici. J’ai utilisé un objectif de 50mm et profité du bel après midi de ce samedi de fin septembre pour faire quelques photos et vidéos.

Sources
