RabbitMax L’IoT avec le Raspberry Pi

rabbitmax-250pxLéon est ingénieur-développeur. Passionné par l’IoT (Internet des objets) il a développé pour son usage personnel une carte HAT pour le Raspberry Pi.
Il s’est dit que cette carte pouvait intéresser d’autres personnes et il l’a proposée en financement participatif sur Indiegogo. La somme fixée (512€) a rapidement été dépassée.

RabbitMax : carte de prototypage IoT pour le Raspberry Pi

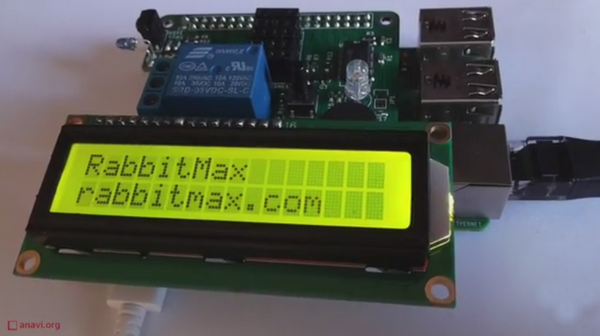

Raspberry Pi équipé d'une carte RabbitMax et d'un écran LCD

La carte HAT RabbitMax Flex comprend:

  • 1 Relais
  • 1 LED InfraRouge
  • 1 Capteur InfraRouge
  • 1 Buzzer
  • 1 Bouton
  • 1 LED RGB haute luminosité
  • 1 Connecteur pour afficheur LCD 2×16 caractères
  • 5 connecteurs pour des capteurs I2C

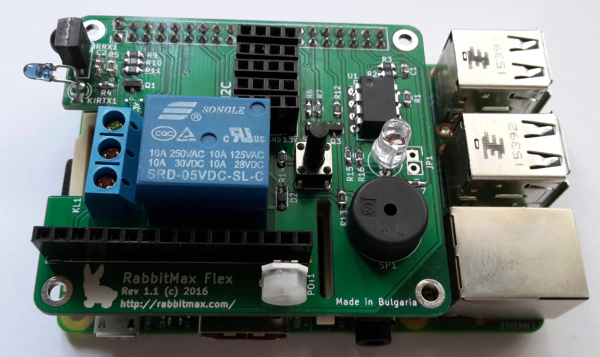

Raspberry Pi équipé d'une carte RabbitMax

Le logiciel de RabbitMax Flex est entièrement compatible avec la distribution Raspbian GNU/Linux. Il existe des exemples de programmes open source écrits en langage C pour contrôler toutes les composants de RabbitMax Flex.

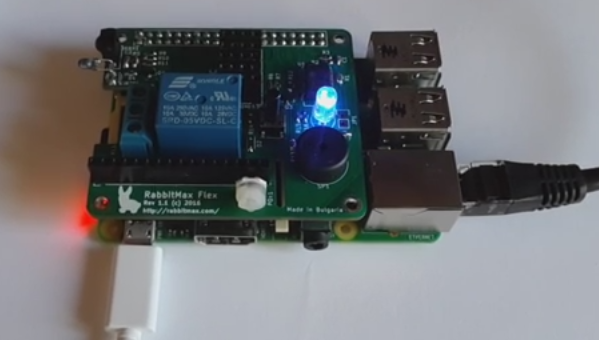

Carte RabbitMax montée sur un Raspberry Pi. La LED RVB est illuminée en bleu

RabbitMax Flex est facilement mise en œuvre. Aucune soudure n’est nécessaire. Il suffit de monter la carte sur le Raspberry Pi et vous pouvez commencer à l’utiliser immédiatement sur Raspbian. Un manuel utilisateur complet est fourni. Nativement, la carte supporte les capteurs de température, humidité, pression atmosphérique et lumière. Des exemples open source écrits en Python et C sont disponibles dans Github.

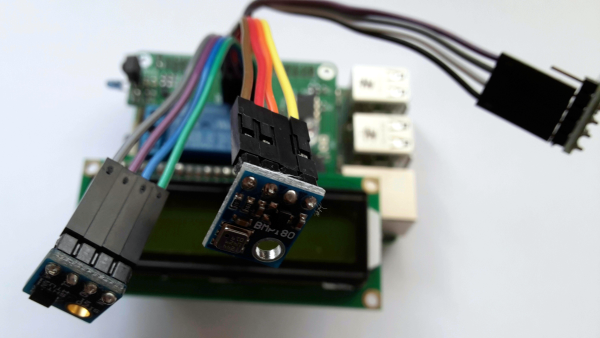

Capteurs motés sur la carte RabbitMax

RabbitMax Flex est compatible avec le Raspberry Pi 3, le Pi 2, le Pi 0, ainsi qu’avec les modèle B+ et A +, mais PAS avec les modèles 26-broches du Raspberry Pi 1.

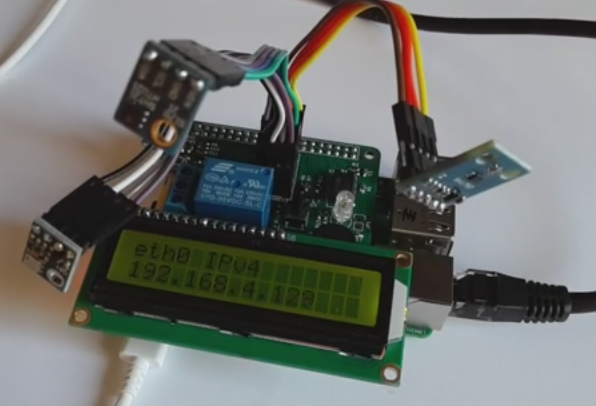

Capteurs montés sur la carte RabbitMax, l'afficheur LCD affiche l'adresse IP du Raspberry Pi

Conclusion

La carte RabbitMax est proposée à 48€ (+ frais de port) avec les capteurs sur Indiegogo. Une version de base revient à 24€ (+port), vous pourrez éventuellement approvisionner les capteurs dont vous avez besoin pour quelques euros sur les sites asiatiques.

Une carte intéressante pour se lancer dans le monde de l’IoT avec son Raspberry Pi. La présence d’un relais 10A permet d’envisager la commutation de charges importantes.

Attention cependant il ne faut pas connecter le secteur 220V sur la carte, vous riquez l’électrocution !
