Piglow de Pimoroni : Des LEDS animées pour le Raspberry Pi

piglow_minPetite carte qui vient se connecter sur le connecteur 26 broches du GPIO, PIGLOW est une carte de dimensions réduites (34x37mm) sur laquelle sont montées 18 LEDs, pilotables individuellement depuis le Raspberry Pi.

Disponible sur le site d’Adafruit pour une quinzaine de dollars, cette carte est livrée avec un set de programmes en Python, Scratch, WiringPi …

Il ya des quantités de choses que vous pouvez faire avec cette carte :

  •      Éclairage d’ambiance  (Note du rédacteur : mouais faut pas que la pièce soit trop grande ..)
  •      Visualiser la charge du système en temps réel
  •      Être prévenu des événements comme les tweets ou les e-mails entrants
  •      Surveillerde l’état ​​de scripts / démons tournent sur votre Pi
  •      Compatible avec le montage VESA

     et à peu près tout ce à quoi vous pouvez penser!

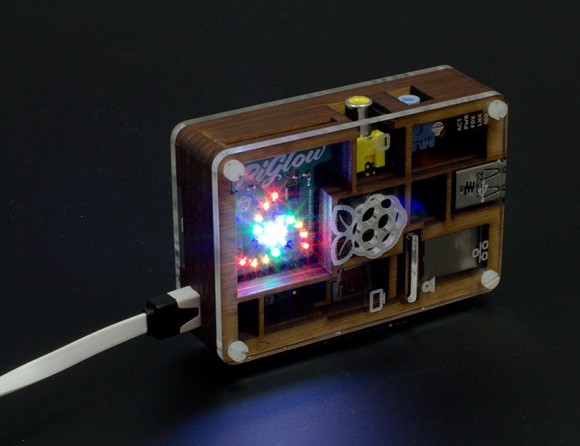

Raspberry pi avec Piglow - Boitier Pibow Timber de POMORONI

Raspberry pi avec Piglow – Boitier Pibow Timber de POMORONI

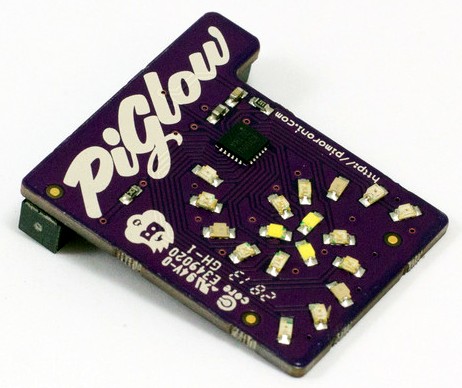

Cette carte utilise le SN3218 qui est un circuit  18 canaux 8 bit PWM pour piloter 18 LEDS montées en surface. La communication se fait via I2C sur le connecteur GPIO à l’adresse de bus de 0x54 (exemple de code Python fourni). Chaque diode peut être réglée à une valeur PWM comprise entre 0 et 255. L’ensemble est livré entièrement assemblé et prêt à l’emploi.

piglow02

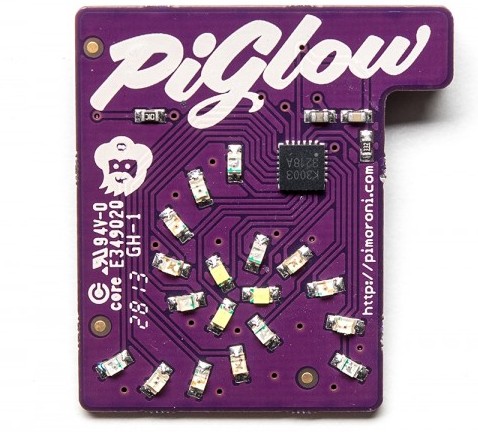

La carte comporte 18 LEDs : trois de chacune des couleurs rouge, orange, jaune, vert, bleu et blanc). La luminosité de chaque LED est réglable par PWM.

Le code est disponible sur la page http://shop.pimoroni.com/collections/accessories/products/piglow/products/piglow

piglow05
