Publié le 18 juin 2014 - par

PiConsole accédez à la console de votre Raspberry via Bluetooth ou USB

piconsole_250pxCe projet KickStarter vous propose un accès sans fil facile à la console de votre Raspberry Pi à partir d’un PC, d’une tablette tablette, d’un smartphone Android et iPhone.

Il reste 13 jours si vous souhaitez participer au financement du projet. 18 000$ ont déjà été promis par 715 financeurs (il fallait 687$ pour valider ce projet).

PiConsole – accès sans fil facile à la console de votre Raspberry Pi

C’est l’équipe d’OpenElectrons, déjà à l’origine de PiUPS et de PiPan qui présente cette fois ce projet PiConsole sur KickStarter.

La carte PiConsole en place sur un Raspberry Pi

La carte PiConsole en place sur un Raspberry Pi

Pourquoi PiConsole?

L’objectif est d’utiliser le Raspberry Pi partout. Pour cela il fallait avoir accès à la console en extérieur. C’est ce qui a amené à la création de cet adaptateur console pour répondre aux besoins des utilisateurs souhaitant se connecter avec un PC, un smartphone ou une tablette Android ou un iPhone.

Comment ça marche?

PiConsole est un adaptateur série en Bluetooth ou en USB pour la console du Raspberry Pi. Vous pouvez lire tous les messages de la console, entrer des commandes et vous logger/délogger sur votre Raspberry Pi partir de votre smartphone ou tablette Bluetooth.

Il n’est absolument pas nécessaire de modifier les paramètres du logiciel, ni aucun besoin de bricoler le matériel de votre framboise314. L’utilisation de PiConsole consiste à brancher la carte et à l’utiliser, tout simplement…

Les différentes versions

Il existe trois modèles dans le projet :

  1. Uniquement USB
  2. Bluetooth 2.1 + USB
  3. Bluetooth 4.0 (BLE) + USB

PiConsole USB

PiConsole version USB

PiConsole version USB

PiConsole-USB connecte la console série sur PC/Mac/Linux via un port USB. Elle peut également fournir une alimentation de secours pour votre RasPi, l’alimentation du RasPi pouvant être modifiée ou déplacée sans interruption du fonctionnement.


PiConsole-BT

PiConsole version Bluetooth

PiConsole version Bluetooth

PiConsole-BT fonctionne avec les smartphones , tablettes et PC compatibles Bluetooth 2.1. Vous pouvez obtenir un accès instantané à la console série Raspberry Pi à partir de votre appareil mobile. (Cette version intègre également une connexion USB).

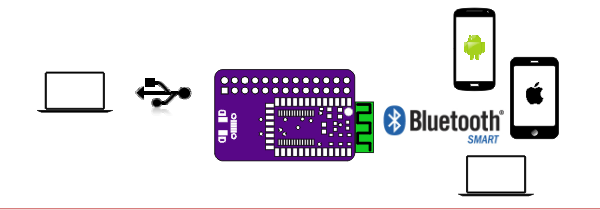

PiConsole-BTi

piconsole_08PiConsole-BTI permet la connexion à l’un des derniers appareils Apple iOS avec Bluetooth Low Energy, comme l’iPhone ou l’iPad/iPod. (Cette version intègre également une connexion USB) .

Une application gratuite pour Android et iOS

PiConsole Apps sera disponible gratuitement pour Android et iOS.

Développement de PiConsole

Le développement de l’appli. iOS est en cours. La photo ci-dessous montre un écran d’iPod exécutant PiConsole (la partie inférieure de l’écran affiche le clavier standard à l’écran pour la saisie du texte) :

Application IOS PiConsole

Application IOS PiConsole

L’application Android est également en cours de développement, ci-dessous un écran de téléphone Android avec PiConsole :

PiConsole sur smartphone Android

PiConsole sur smartphone Android

Détails techniques

PiConsole utilise les broches Rx et Tx du Raspberry Pi (connecteur GPIO P1). Toutes les autres broches sont disponibles pour d’autres utilisations.
PiConsole peut également alimenter Raspberry Pi via son USB.

PiConsole avec connecteur long

Toutes les cartes pourront être livrées avec un connecteur standard soudé, ou un connecteur long à souder livré non monté. Notez donc bien su’il faudra souder le connecteur long si vous faites ce choix. Vous aurez à indiquer votre choix définitif lorsque vous recevrez le questionnaire avant l’expédition des cartes.

Carte PiConsole avec connecteur long

Carte PiConsole avec connecteur long

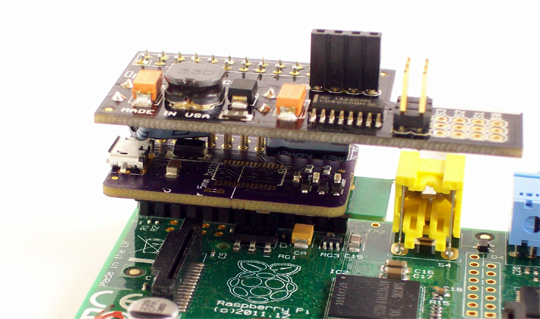

Carte PiConsole avec connecteur long et une carte supplémentaire connectée

Carte PiConsole avec connecteur long et une carte supplémentaire connectée

Pourquoi soutenir PiConsole ?

La conception de PiConsole est terminée. Les prototypes sont fabriqués et testés avec le Raspberry Pi. Maintenant, l’équipe travaille sur le processus de fabrication. Avec le soutien des financeurs, il sera possible de fabriquer PiConsole en grande quantité afin de réduire le coût.

Combien ça coûte ?

Comptez 20$ quelle que soit la carte (ajoutez 5$ de frais de port). Il existe plusieurs possibilités de financer des cartes de différents types. A voir selon vos besoins (et vos finances… ;-))

Sources

Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

8 réflexions au sujet de « PiConsole accédez à la console de votre Raspberry via Bluetooth ou USB »

  1. gUI

    Idée aussi simple que géniale ! J’utilise régulièrement la console (j’ai acheté un adaptateur UART/USB à pas cher) mais il faut se souvenir des pins, on n’a pas forcément le cable assez long, des fois le RaspPi n’est pas accessible (dans son boitier)… bref cette carte à demeurre offrant le BlueTooth est une excellente idée.

    Répondre
    1. admin Auteur de l’article

      bonjour gUI
      tout à fait d’accord. J’ai d’ailleurs participé au financement et je ferai sans doute un article après réception de PiConsole
      A bientôt
      François

      Répondre
  2. CARON

    Bonjour à vous tous,
    Je pense que c’est une bonne idée mais le coût est un peu élevé car il faut un module Bluetooth et un convertisseur usb/rs232. L’avantage est que le module Bluetooth fonctionne déjà avec beaucoup de système.
    Il existe déjà des modules Bluetooth /Liaison série pour les arduinos qui peuvent etre utiliser sur le Raspberry. Le Prix env 10€.
    Il faut savoir que cela fonctionne surtout avec la distribution Raspbian.
    Dans les jours qui suivent, je vais esssayé de faire mon module sans fil avec deux nRF24L01 qui coûte que moin de 2€. Mais je pense arriver à un coût totale de 10€.

    Cordialement
    Christophe

    Répondre
    1. admin Auteur de l’article

      Bonjour Christophe
      Avec le module Bluetooth il n’y a besoin de rien d’autre pour se connecter à un smartphone. C’est ce qui fait son intérêt à mon avis
      Cordialement
      François

      Répondre
  3. Ping : PiConsole accédez à la console de...

  4. Fabien

    Très bon article pour un très bon produit. L’idéal si on a pas forcément une connexion internet sous le coude et qu’on souhaite développer un peu sur notre framboise (Parfait au moment des départs en vacances).

    PS: J’ai trouvé une petite faute que je signale, ça aide toujours les rédacteurs:
    « Blouetooth » Au moment de l’introduction du PiConsole BT

    Répondre
  5. Ping : PiConsole accédez à la console de...

    1. admin Auteur de l’article

      Merci Christophe
      Un tutoriel très bien réalisé et pour ceux qui ne connaissent pas le site de Christophe, une occasion de le découvrir !
      Cordialement
      François

      Répondre
