J’ai testé pour vous : Un boîtier pour le B+

boitier_B+_250pxEn même temps que mes Raspberry Pi Model B+, j’avais bien entendu commandé de quoi les habiller. Pas question de réutiliser un boîtier prévu pour les modèles précédents.
Ce n’est pas une question de mode, mais un problème de taille…
Je viens de recevoir un boîtier transparent de chez Kubii, et je vous propose un test complet, comprenant le montage du Raspberry Pi B+ dans ce boîtier.

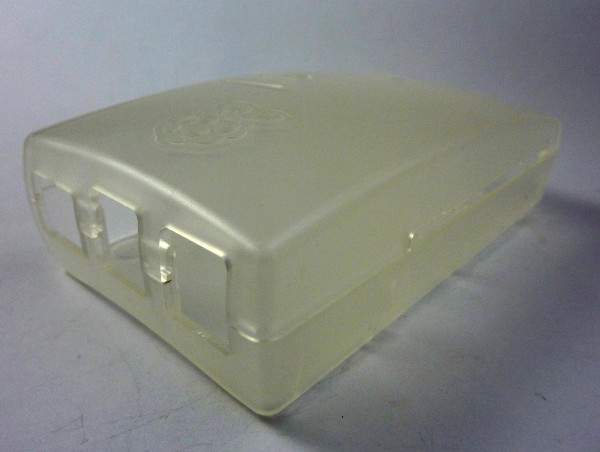

boitier_B+_30Le boîtier est très léger, translucide et muni d’un certain nombre d’ouvertures.

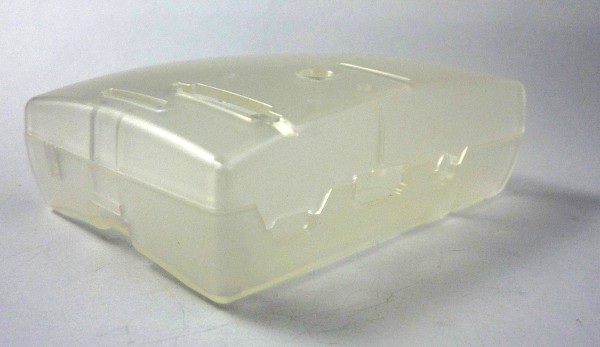

boitier_B+_29Pour insérer le RasPi B+ dans le boîtier, il faut d’abord l’ouvrir. La face du boîtier qui comporte la fente destinée à la micro SD, comporte également une languette qui maintient le boîtier fermé :

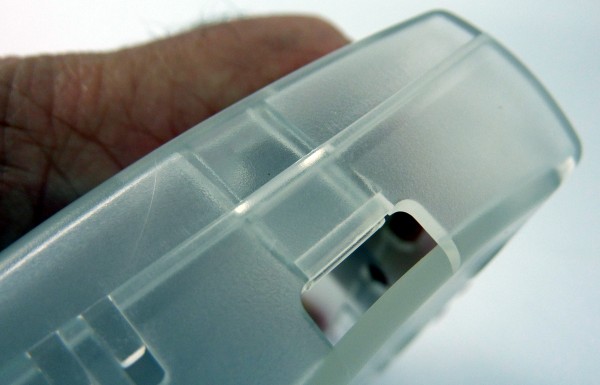

boitier_B+_28Pour ouvrir appuyez légèrement sur la languette avec un tournevis (ou un ongle) puis poussez sur la languette pour la dégager.

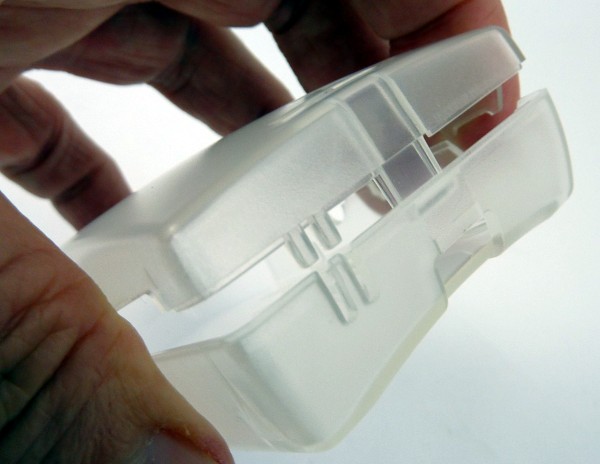

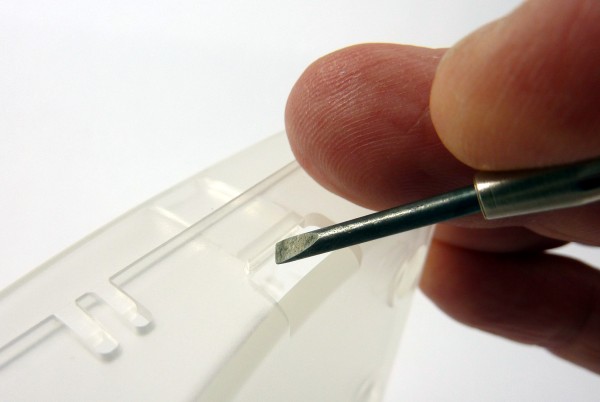

boitier_B+_27boitier_B+_26La moitié du travail est fait. Ça va pas trop fatigué(e) ? On va passer de l’autre coté du boîtier :

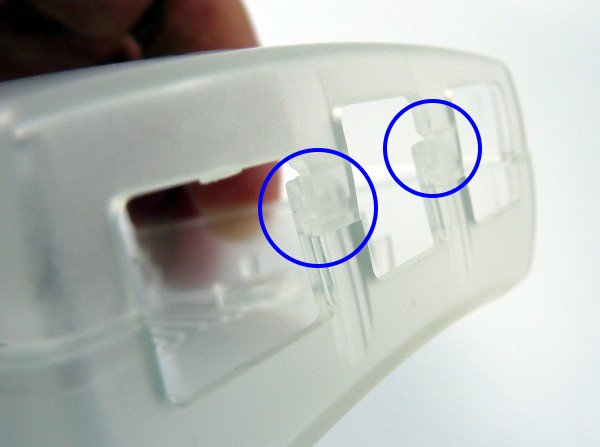

boitier_B+_25On voit qu’il y a deux pattes munies de crochets entre les trous destinés aux prise USB et Ethernet.

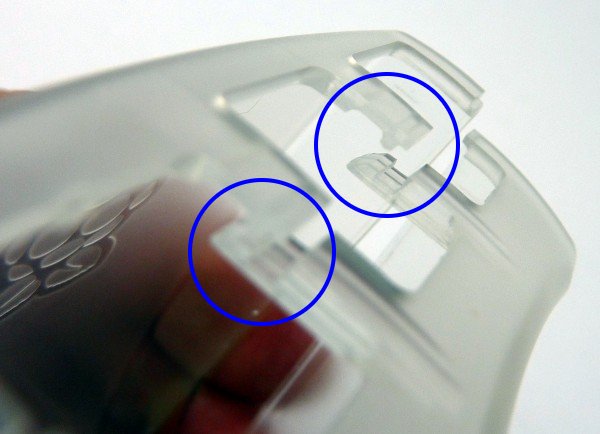

boitier_B+_24Poussez sur le boîtier pour dégager la partie haute du crochet. Ne forcez pas, regardez, les pattes ne sont pas très larges, il y a risque de casse.

Voilà, le boîtier est ouvert. On va pouvoir y installer notre Raspberry Pi B+.

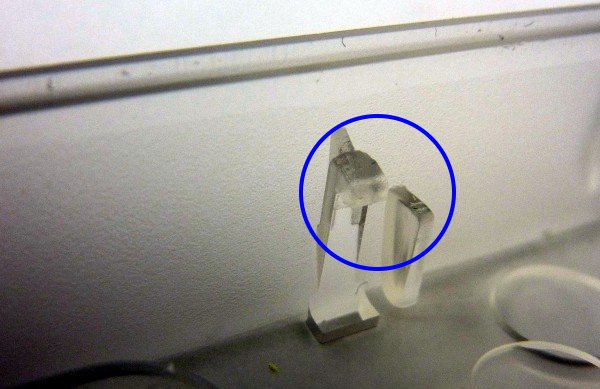

boitier_B+_23Repérez déjà ces supports sur un des côtés du boîtier. La carte de circuit imprimé viendra se poser sur la partie droite du support cerclé de bleu, elle se glissera sous la partie gauche.

Retirez la carte microSD du Raspberry Pi pour éviter de l’abimer. Évitez de « tartouiller » la carte du Raspberry Pi avec vos doigts, de poser le Raspberry Pi sur des surface en plastique. Je vous conseille de le sortir de son sachet de protection contre l’électricité statique au dernier moment.

Je sais, je sais, vous avez déjà trituré un RasPi dans tous les sens et… il ne s’est rien passé ! Pas sûr ! Des micro étincelles ont pu affaiblir certaines parties du SOC qui pourraient lâcher à court terme. Pourquoi pensez vous que les industriels dépensent des fortunes pour protéger leurs produits de l’électricité statique ? Pour que les utilisateurs manipulent les circuits sans aucune précaution ? Eh bin non ! Respectez les précautions contre l’électricité statique. La longue vie de vos composants électronique vous récompensera.

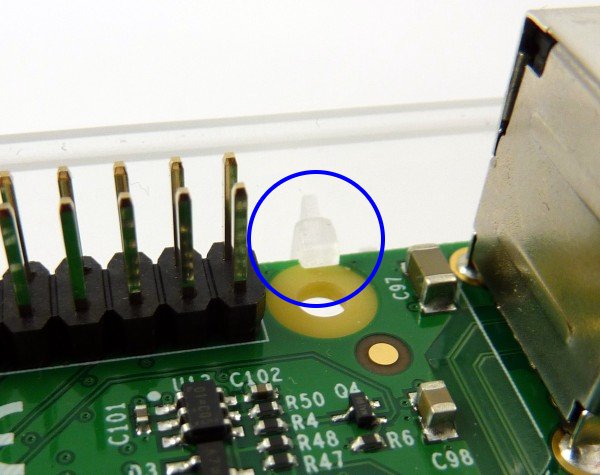

boitier_B+_22

Commencez par insérer le Raspberry Pi du côté de ces supports. Insérez la en biais et essayez de positionner le crochet supérieur à hauteur du trou de fixation.

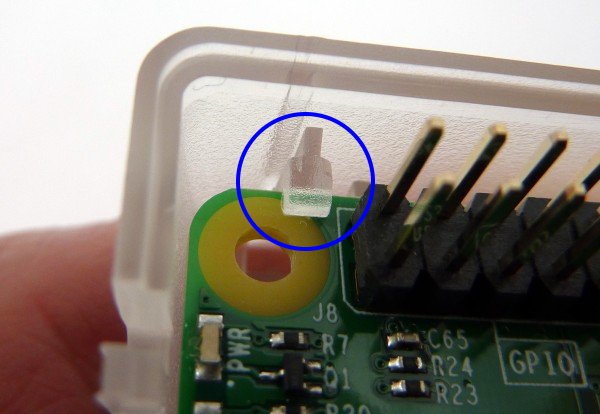

boitier_B+_21Ce côté étant mis en place, on passe du côté opposé :

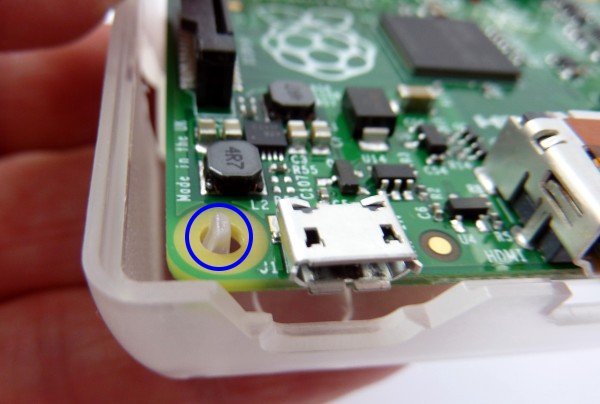

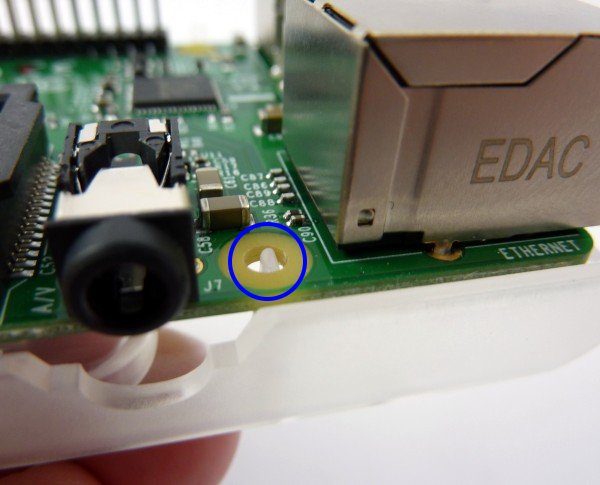

boitier_B+_20boitier_B+_19Les picots de fixation doivent être positionnés dans les trous de fixation. Si ce n’est pas le cas ajustez délicatement la position de la carte.

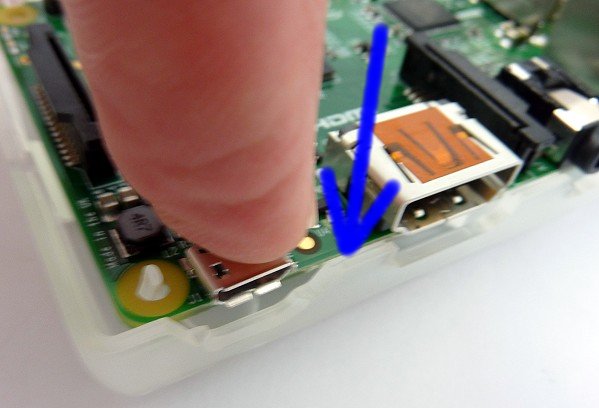

boitier_B+_18Lorsque les picots sont bien positionnés : vous pouvez appuyer sur la carte pour la verrouiller.

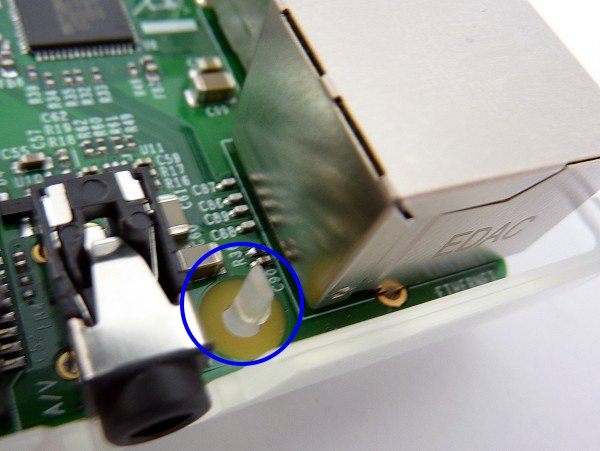

boitier_B+_17Les picots se clipsent sur le bord de la carte et la maintiennent en place.

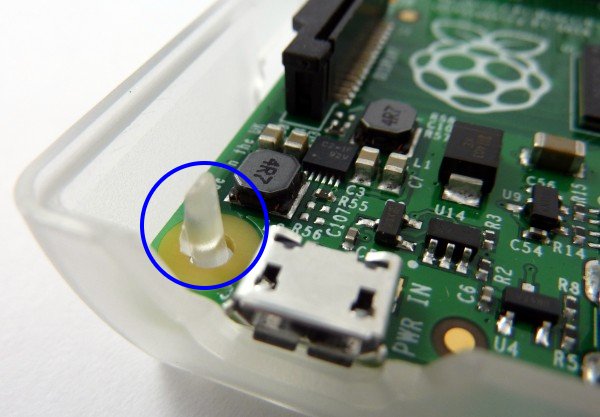

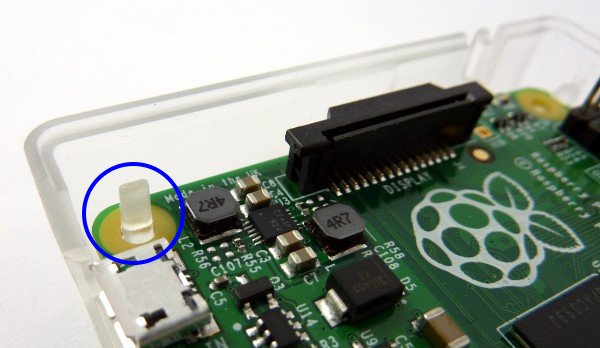

boitier_B+_16 boitier_B+_15Nous allons pouvoir fermer le boîtier. Si vous avez des câbles à passer, c’est maintenant qu’il faut le faire (caméra, nappe 40 fils GPIO…).

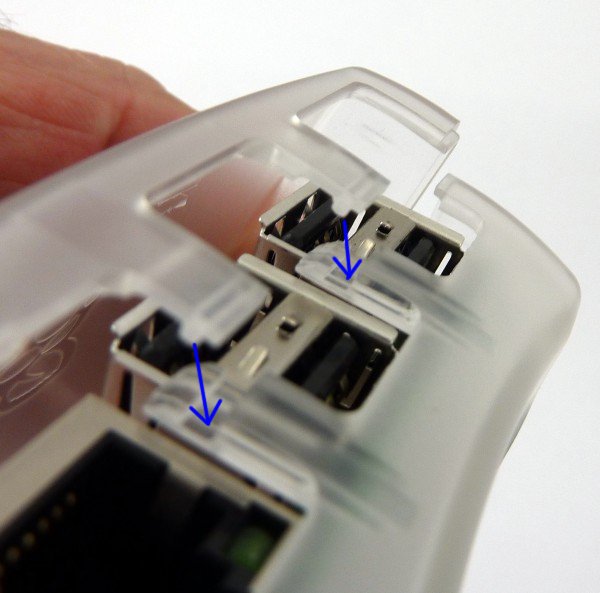

boitier_B+_14On va procéder à l’inverse du démontage comme c’est souvent le cas. du Côté des prises USB/Ethernet, mettez en place les crochets des pattes qui séparent les prises.

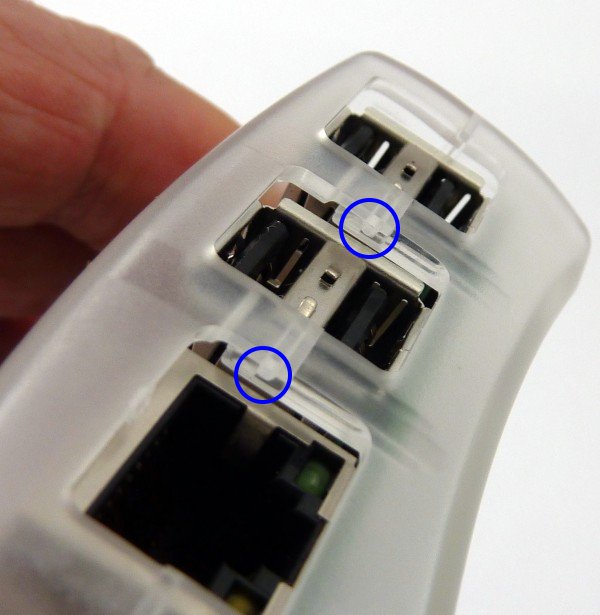

boitier_B+_13Une fois que c’est en place de ce côté, passez de l’autre côté du boîtier.

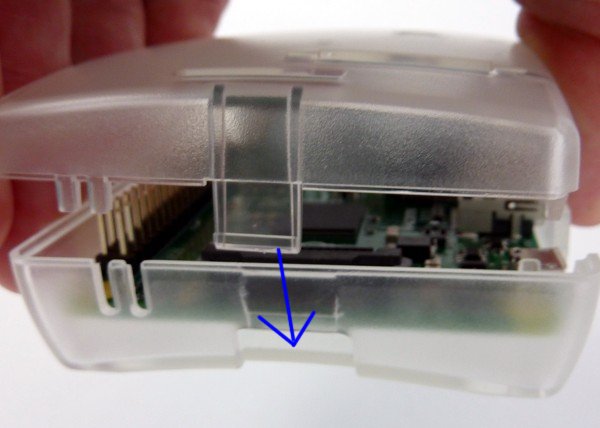

boitier_B+_12Insérez la languette à l’intérieur du boîtier.

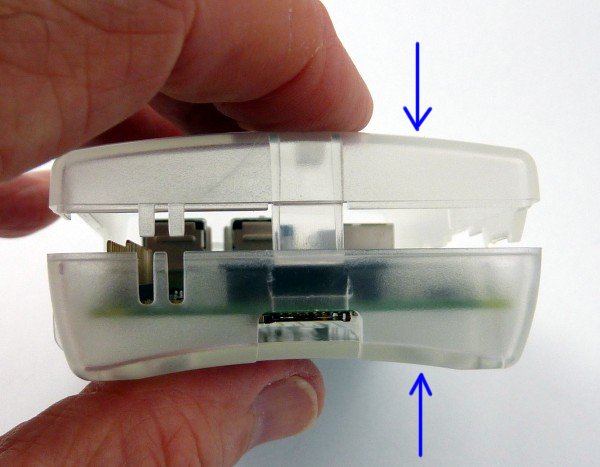

boitier_B+_11Prenez le boîtier dans votre main pleine de doigts, et appuyez (délicatement) pour clipser la languette.

boitier_B+_10CLIC ! c’est fermé et vous venez de protéger votre Raspberry Pi B+ dans son boîtier.

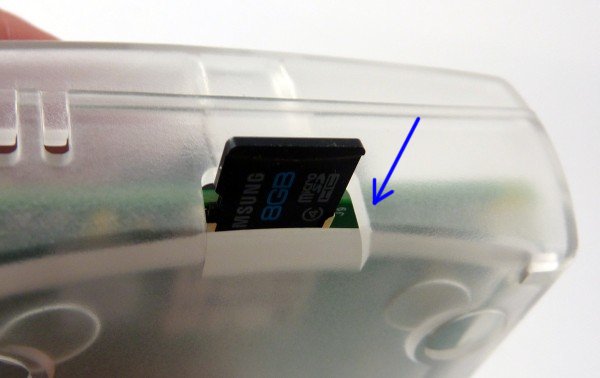

boitier_B+_09Vous pouvez remettre la carte microSD en place.

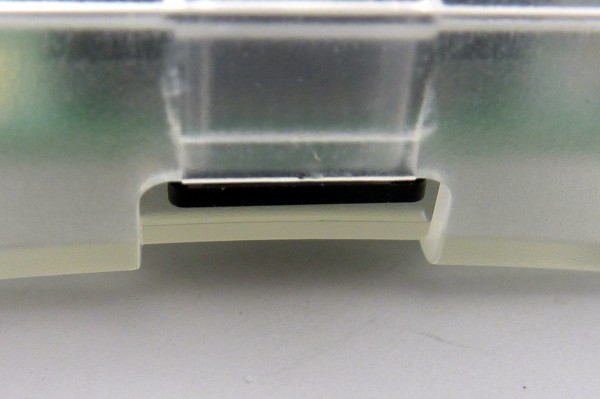

boitier_B+_08Regardez : contrairement aux versions précédentes, plus rien ne dépasse. Aucun risque ici d’appuyer sur la carte et de casser le support !

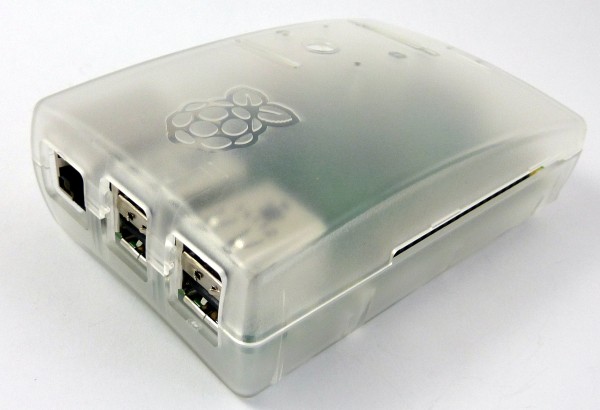

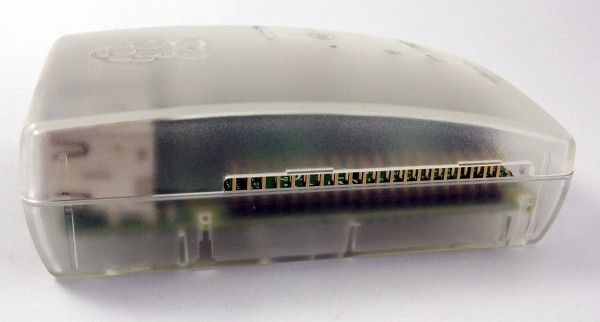

Je vous propose de faire un tour de notre boîtier en photos :

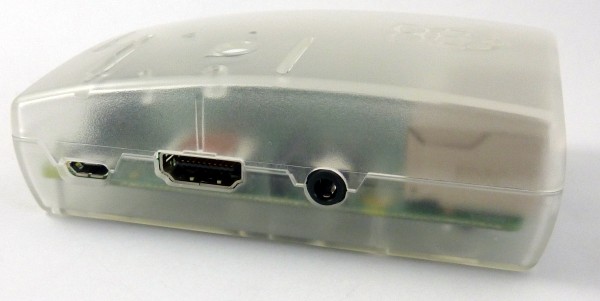

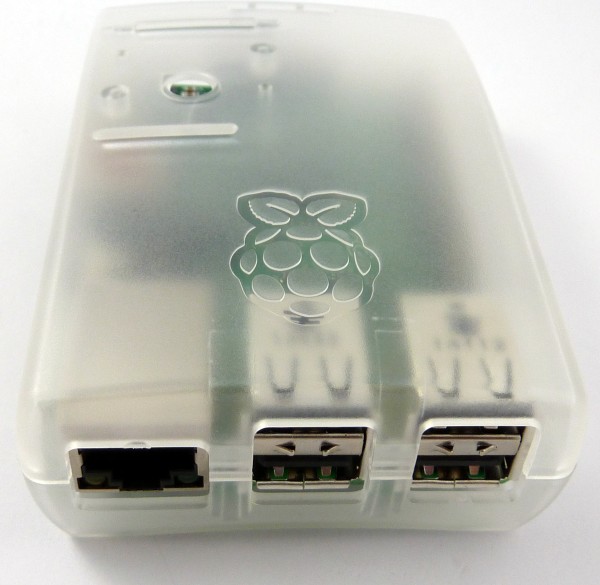

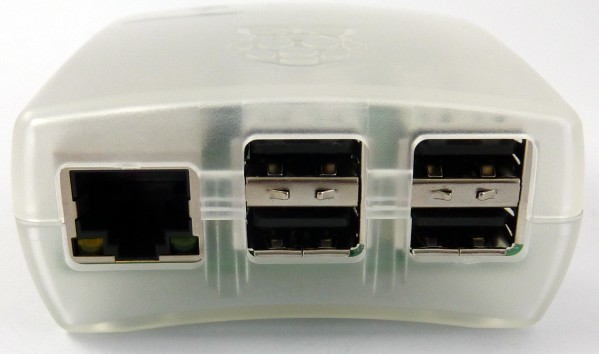

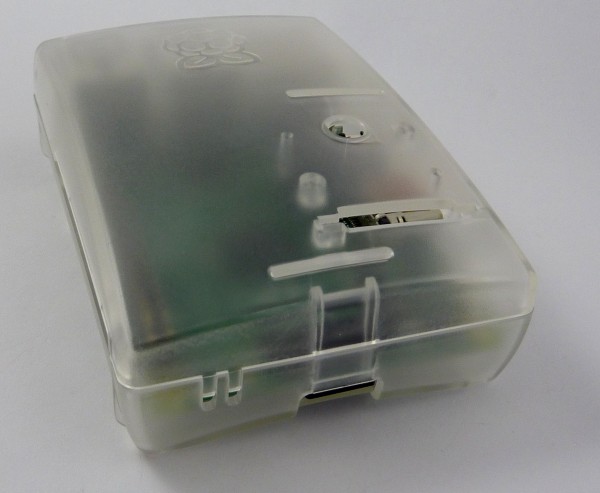

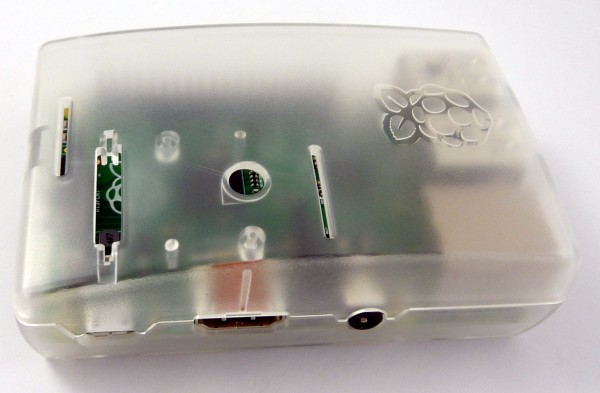

boitier_B+_07boitier_B+_06boitier_B+_05boitier_B+_04boitier_B+_03boitier_B+_02boitier_B+_01Qu’en dites vous ?

Ah oui… il m’en reste un bout à monter : le boîtier est livré avec un petit sachet :

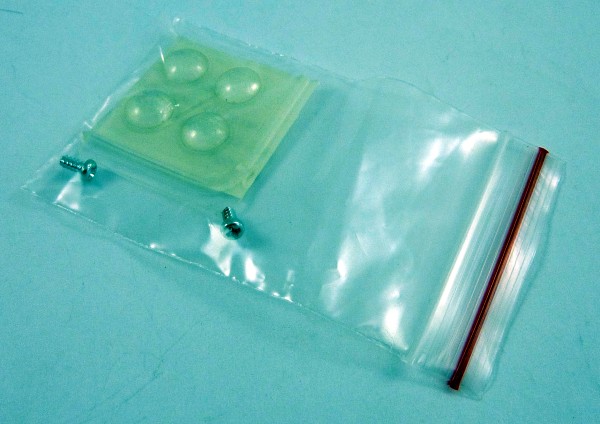

boitier_B+_43Il contient 4 pieds en silicone et deux petites vis.

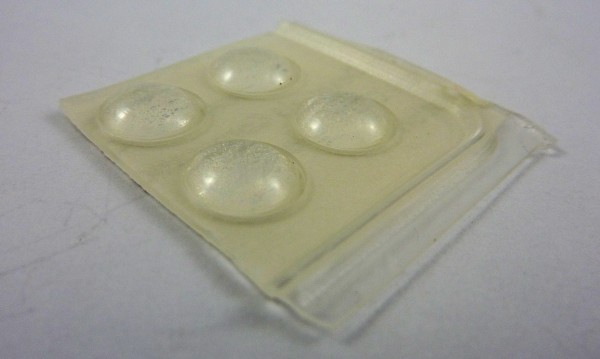

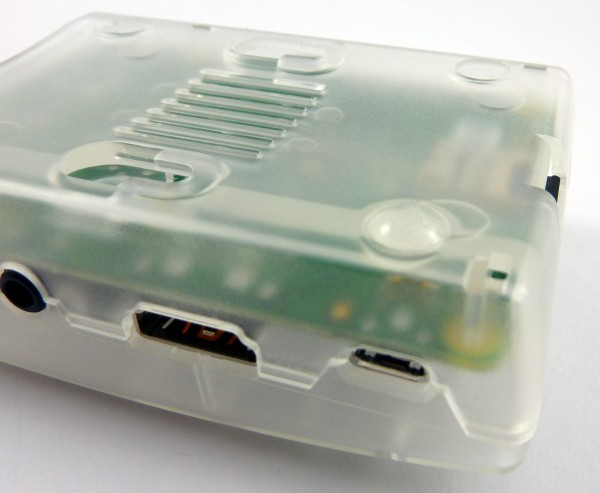

boitier_B+_41boitier_B+_40Un des « bumpers » en place sur le boîtier. Il y a des endroits prévus pour les recevoir.

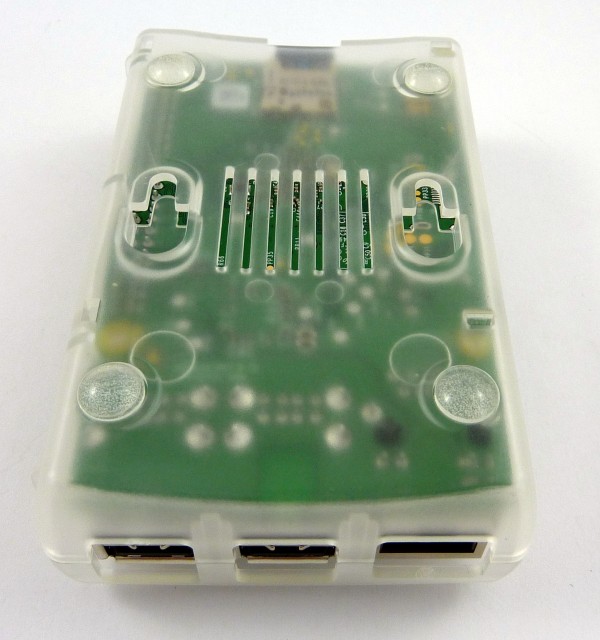

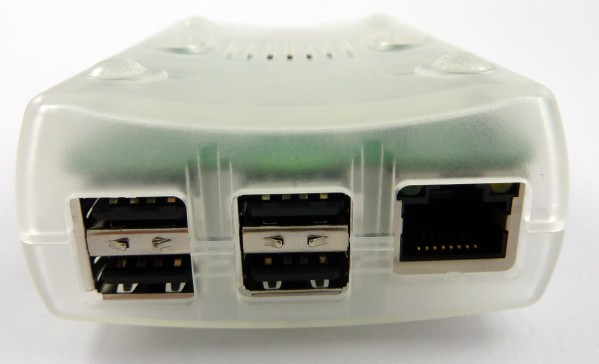

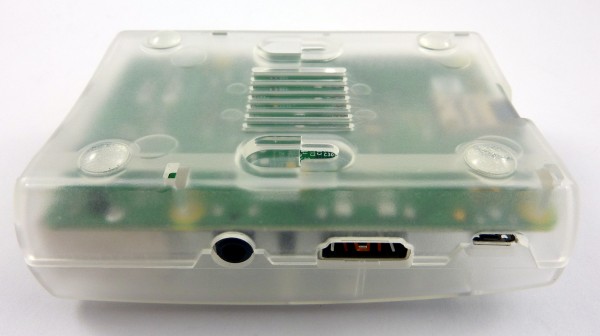

boitier_B+_39boitier_B+_38boitier_B+_37Voilà les pieds sont tous collés. Ils vont protéger le meuble sur lequel vous allez poser votre Raspberry Pi, mais aussi participer à la ventilation en surélevant le boîtier.

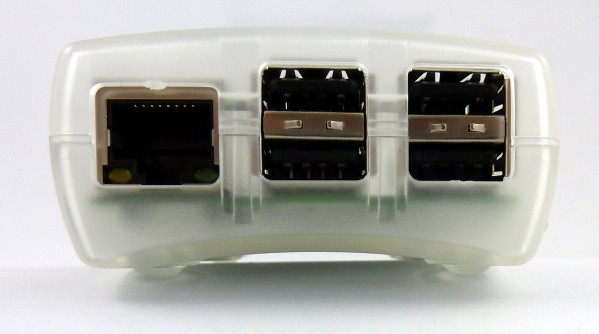

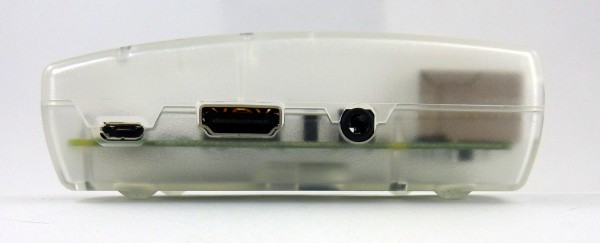

boitier_B+_36boitier_B+_35Restait un test à faire, celui de la caméra : un emplacement est prévu sur le dessus du boîtier pour recevoir le module caméra (officiel) :

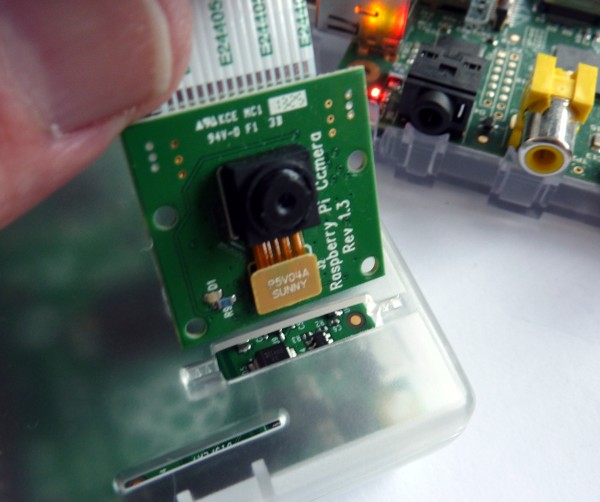

boitier_B+_34Mise en place de la caméra

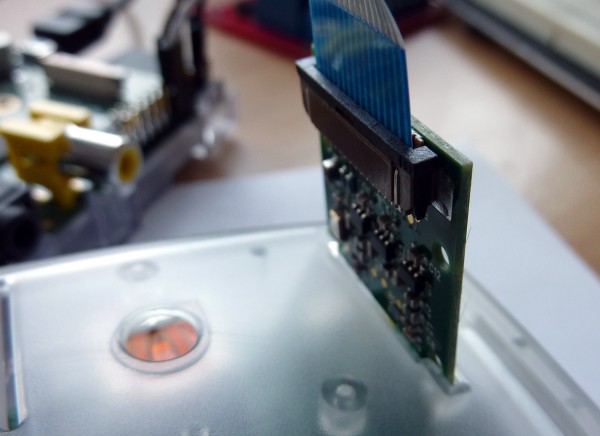

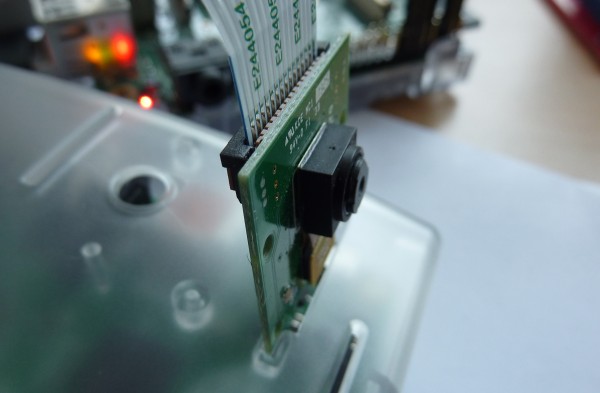

boitier_B+_31boitier_B+_42boitier_B+_33boitier_B+_32

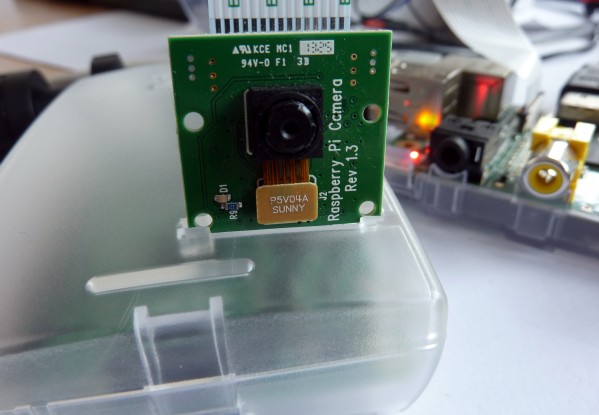

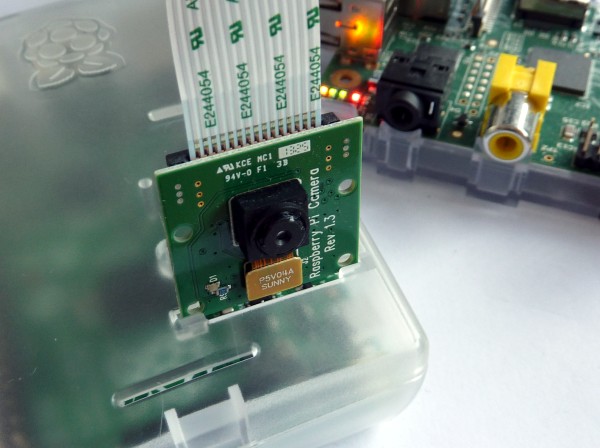

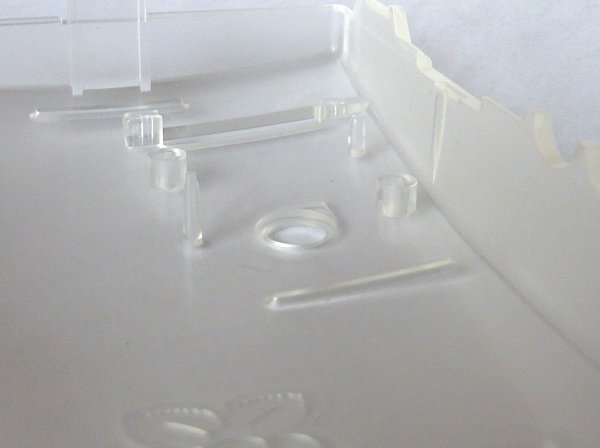

Et puis il y a ces picots et ce trou sur le capot supérieur. Après la suggestion de msg (voir les commentaires) j’ai testé et effectivement, la caméra prend place sur ce support. Voici donc les photos correspondantes. Le câble plat livré avec la caméra est cependant un poil trop long à mon goût pour ce montage dans le capot supérieur.

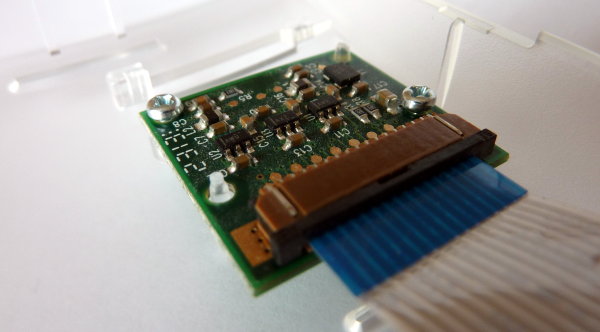

boitier_B+_47boitier_B+_46Et les deux petites vis trouvées dans le sachet trouvent leur place 😉

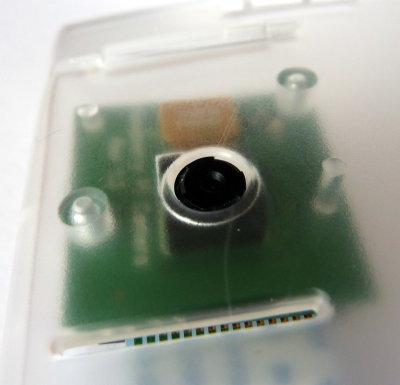

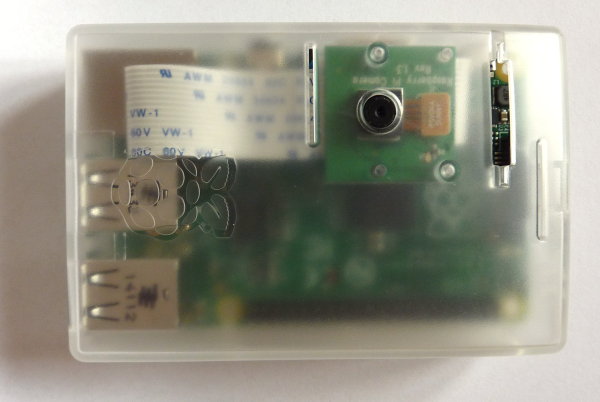

boitier_B+_45boitier_B+_44

Conclusion :

Après le montage du Raspberry Pi dans le boîtier, je l’ai utilisé sans problème. Les prises sont accessibles, le boîtier est stable, la framboise est protégée. Que demander de plus ?

Le boîtier coûte 6,90€ Chez Kubii.
