Publié le 21 décembre 2014 - par

J’ai testé pour vous : La carte Explore NFC d’Element 14 (2/2)

explore-nfc_250pxAprès vous avoir présenté la carte Explore NFC distribuée par Farnell dans un premier article, voici venu le moment d’en faire quelque chose de concret.
Si vous êtes comme moi, l’affichage d’une chaîne de caractères sur un écran… c’est bien, mais rien ne remplace l’allumage d’une LED ou le bruit sec du relais qui colle, non ?
Dans cette deuxième partie, je vous dirai comment piloter une LED en python, à partir de la reconnaissance d’un TAG NFC. Après… vous en ferez bien ce que vous voudrez.

Si vous n’avez pas lu la première partie du test, cliquez sur ce lien

La carte Explore NFC

Résumé de l’épisode précédent :

Dans le premier épisode de cette série, nous avons vu comment connecter la carte à un Raspberry Pi modèle B ou modèle B+. Après une (brève) explication du principe de la NFC, je vous ai expliqué également comment récupérer et installer sur le Raspberry Pi le programme de polling, destiné à lire la carte en boucle et à afficher sur l’écran le numéro de série du badge présenté devant l’antenne.

Objectif de cet épisode

Comme je vous l’ai dit plus haut, afficher un numéro sur l’écran c’est une chose, agir sur le monde extérieur c’est le but que je me fixe lors de ce genre de tests.

L’idée c’est de pouvoir ouvrir une porte en commandant la gâche électrique. Pour commencer, l’allumage du LED confirmera la faisabilité. Il suffira de remplacer la LED par un relais pour obtenir le résultat final.

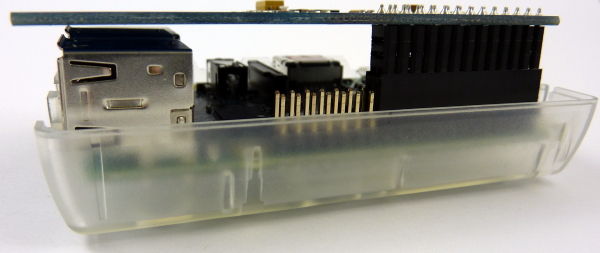

explore_nfc-P1130251

La carte Explore NFC sur un Raspberry Pi B+

Connexion de la carte Explore NFC

Le Raspberry Pi étant hors tension, mettez en place la carte Explore NFC. Connectez deux LED sur les pins 38 et 40 du GPIO, la masse est prise sur la pin 39.

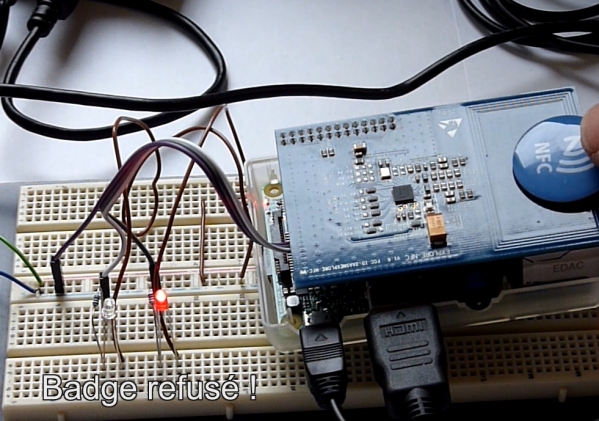

explore-nfcSur la photo ci-dessus vous voyez mon montage de test, réalisé avec une breadboard et 3 fils mâle/femelle. Des résistances de 130 Ω protègent les sorties du Raspberry Pi.

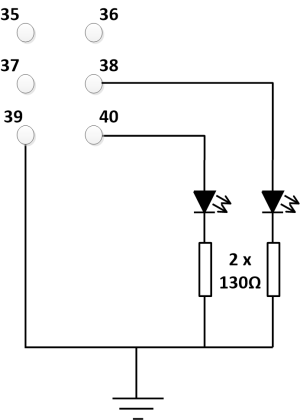

diodes_300pxSi vous utilisez un Raspberry Pi modèle B+, vous pouvez par exemple connecter vos LED comme sur le schéma ci-contre.

Pour mémoire, le côté cathode des LED (celui qui est dirigé vers la masse est indiqué par la patte la plus courte de la LED.

Si vous utilisez des LED de récup (ça m’arrive souvent 😉 ) vous reconnaîtrez la cathode au méplat qui existe sur le socle de la LED.

Un petit procédé mnémotechnique pour se rappeler : Coupé = cathode (la pâtte est coupée plus court et le cercle est coupé du côté cathode…).

Une fois les branchements réalisés, on peut passer à l’installation du programme.

Le programme

La bibliothèque nxppy

Cette bibliothèque est basée sur la NxpRdLib. Scott a développé une bibliothèque qui facilite l’accès à la carte Explore NFC. C’est elle que nous allons utiliser ici.

Avant de commencer il faut installer 2 ou 3 bricoles et cloner le dossier de Scott sur votre machine.

$ sudo apt-get install python2.7-dev
$ sudo apt-get install cmake
$ sudo apt-get install python-setuptools
$ sudo apt-get install git

Nous allons ensuite cloner le répertoire de nxppy sur le Raspberry Pi :

$ git clone  git://github.com/svvitale/nxppy.git
Cloning into 'nxppy'...
remote: Counting objects: 353, done.
remote: Total 353 (delta 0), reused 0 (delta 0)
Receiving objects: 100% (353/353), 1.48 MiB | 308 KiB/s, done.
Resolving deltas: 100% (153/153), done.

Une fois que c’est fait on peut passer à l’installation

$ sudo python setup.py build install
running build
compiling NxpRdLib
-- The C compiler identification is GNU 4.6.3
-- The CXX compiler identification is GNU 4.6.3
-- Check for working C compiler: /usr/bin/gcc
-- Check for working C compiler: /usr/bin/gcc -- works
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working CXX compiler: /usr/bin/c++
-- Check for working CXX compiler: /usr/bin/c++ -- works
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Configuring done
-- Generating done
-- Build files have been written to: /home/pi/install_nxppy/nxppy/NxpRdLib_PublicRelease/build
Scanning dependencies of target nxprd
[  1%] Building C object CMakeFiles/nxprd.dir/home/pi/install_nxppy/nxppy/NxpRdLib_PublicRelease/comps/phalMful/src/phalMful.c.o
....

Une fois nxppy installé, vous pouvez l’utiliser avec ce programme par exemple

import nxppy
while True:
   mifare=nxppy.Mifare()
   if mifare is not None:
       print "Mifare is not null"
   uid=mifare.select()
   print "Read uid"
   if uid is not None:
       break
print uid

Juste un petit souci lorsqu’aucun badge NFC n’est présent, la classe chargée de lire la carte retourne une erreur ce qui se traduit par :

pi@raspberrypi ~ $ sudo python read_nfc.py
Mifare is not null
Traceback (most recent call last):
  File "read_nfc.py", line 6, in <module>
    uid=mifare.select()
nxppy.SelectError: RequestA command failed: 201
pi@raspberrypi ~ $

Après avoir galéré un moment avec ce problème, recommencé l’install depuis une carte microSD vierge, je me suis résolu à ouvrir un issue sur le GitHub de Scott Vitale. Scott m’a répondu qu’effectivement la class déclenchait une exception quand il n’y avait pas de badge :

Hi Francois!

Thanks for reaching out! This is expected behavior. In the latest revision of nxppy (which uses a Mifare class instead of static methods), we throw an exception if the call to .select() fails. Here’s how you would handle it (using one of your example scripts):

import nxppy
mifare=nxppy.Mifare()

while True:
    try:
        uid = mifare.select()
        print "Read uid", uid
    except nxppy.SelectError:
        pass

I’ll go and update my post on the NXP site, which I think still has the old example. Please let me know if you have any additional issues. I look forward to seeing your blog post when it’s published!

Scott

Le site de nxppy sera mis à jour pour tenir compte de ce retour. Il suffit donc de récupérer l’exception et de la traiter par pass… ce qui fait que Python ignore superbement l’erreur. On peut maintenant passer au programme de test

explore_nfc-P1130252

Le programme en Python

Vous trouverez ci-dessous le programme que j’ai utilisé. Il est brut de décoffrage et il n’y a pas de fonction. Les clignotements des LED sont obtenus en allumant puis éteignant la LED. On peut faire mieux mais c’est plus lisible si vous débutez. Ca permet de tout décortiquer sans trop se prendre la tête. Et puis si ça ne vous plait pas comme ça, vous êtes libre de le ré-écrire 😉

import nxppy
import time
import RPi.GPIO as GPIO              # import RPi.GPIO module

# Numérotation du SoC ou de la carte
#GPIO.setmode(GPIO.BCM)              # Numérotation du SoC BCM
GPIO.setmode(GPIO.BOARD)             # Numérotation des pins de P1 sur la carte

# Configurer les sorties
GPIO.setup(38, GPIO.OUT)               # Pin 38 en sortie
GPIO.setup(40, GPIO.OUT)               # Pin 40 en sortie

# Sequence de debut : les LED s allument pour indiquer que le programme demarre
# Envoyer un 1 sur les sorties
GPIO.output(38, 1)     # mettre la pin 38 a 1/GPIO.HIGH/True
GPIO.output(40, 1)     # mettre la pin 40 a 0/GPIO.LOW/False

time.sleep(0.5)        # attendre une demi seconde

GPIO.output(38, 0)
time.sleep(0.2)
GPIO.output(40, 0)
time.sleep(0.2)
GPIO.output(38, 1)
time.sleep(0.2)
GPIO.output(40, 1)
time.sleep(0.2)

# Eteindre les LED
GPIO.output(38, 0)
GPIO.output(40, 0)

# compteur utilise pour le debogage affiche le nombre de boucles a l ecran
compteur = 0

mifare = nxppy.Mifare()

try:
    while True:
        try:

            # CLignotement rapide LED blanche = lecture
            GPIO.output(38, 1)
            time.sleep(0.05)
            GPIO.output(38, 0)
            time.sleep(1)

            print compteur
            compteur = compteur + 1
            uid = mifare.select()
            print "lu uid : ", uid
            if uid == "8CA6450E":
                # Allumer lampe blanche 2 secondes
                GPIO.output(38, 1)
                time.sleep(2)
                GPIO.output(38, 0)
            else:
                # Clignoter lampe rouge
                GPIO.output(40, 1)
                time.sleep(0.2)
                GPIO.output(40, 0)
                time.sleep(0.2)
                GPIO.output(40, 1)
                time.sleep(0.2)
                GPIO.output(40, 0)
                time.sleep(0.2)
                GPIO.output(40, 1)
                time.sleep(0.2)
                GPIO.output(40, 0)
            time.sleep(2)

        except nxppy.SelectError:
            pass

except KeyboardInterrupt:
    print "Fin du programme...\n"
except:
    # Sortir proprement et remettre le GPIO en etat
    GPIO.cleanup()

Vidéo

Une image valant mieux qu’un grand discours, voici une démo du programme ci-dessus avec quelques badges et cartes. Seul le badge bleu dont le numéro de série est rentré en dur dans le programme allume la LED blanche.

Il est bien entendu possible d’améliorer tout ça mais ça, c’est à vous de le faire. Vous pourrez adapter le programme à vos besoins. Il faudrait utiliser une autre sortie pour commander la gâche électrique, avoir une liste de badges autorisés dans un fichier ou une BDD, avec un programme de gestion qui permettrait d’enregistrer (en le lisant par ex.) ou de supprimer un badge (perdu ou interdit) dans la liste….

Comme toujours vous avez en main un outil qui fonctionne, faites en ce que bon vous semble !

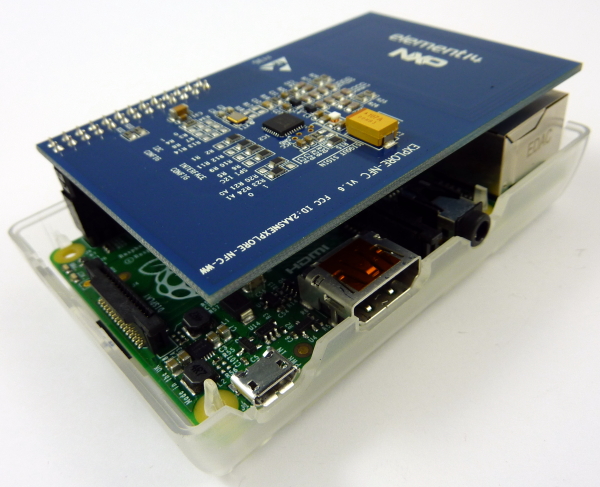

explore_nfc-P1130249

Combien ça coûte ?

Comptez une vingtaine d’euros pour cette carte, auxquels vous ajouterez les frais de port.

Conclusion

Rien à dire sur le fonctionnement de la carte qui a été irréprochable durant la période des essais. Les différents badges sont lus systématiquement et sans erreur.

explore_nfc-P1130235

Mon seul bémol concerne l’absence de fixation de la carte. Aucun trou de fixation n’est prévu et la carte n’est solidaire du Raspberry Pi que par le connecteur GPIO, ce qui me semble un peu léger si on envisage une utilisation sérieuse. Il  faudra dans ce cas prévoir un système pour rendre solidaire le RasPi et la carte Explore NFC. Si l’ensemble est dissimulé dans un boîtier (éventuellement imprimé en 3D) ça ne devrait pas être un gros problème.

Sources

Merci à Sébastien dont le blog Domotique-Info m’a été bien utile !
