Fabriquez votre robot jardinier en Fézitoimême (DIY) avec un Raspberry Pi et un Arduino

montage_250pxFarmBot Genesis est le premier FarmBot (Robot fermier) à être conçu, testé, et fabriqué. Genesis est conçu pour être une base flexible d’expérimentation, de prototypage et de tests.
Les idées qui ont présidé lors de sa conception sont simplicité, faisabilité et évolutivité
Genesis est un petit robot fermier construit à partir de profilés en aluminium extrudé et de plaques d’aluminium. Il est entraîné par des moteurs pas à pas NEMA 17 pilotés par un Arduino Mega avec un shield RAMPS (comme l’imprimante 3D RepRap), et un ordinateur Raspberry Pi 3.

FarmBot Genesis : un robot fermier

Choix du matériel électronique

Les modules électroniques ont été choisis pour leur grande disponibilité, le support existant et l’utilisation dans le monde de l’impression 3D. Genesis peut varier en taille depuis une surface de plantation aussi de 1m2 jusqu’à plus de 50m2. La hauteur maximale de l’installation est d’environ 1m. Avec des modifications de la taille des composants structurels et un système d’entraînement en X plus conséquent, le concept Genesis pourrait vraisemblablement évoluer jusqu’à une zone de plantation de 1000m2 et une hauteur maximale de l’installation supérieure à 2m..

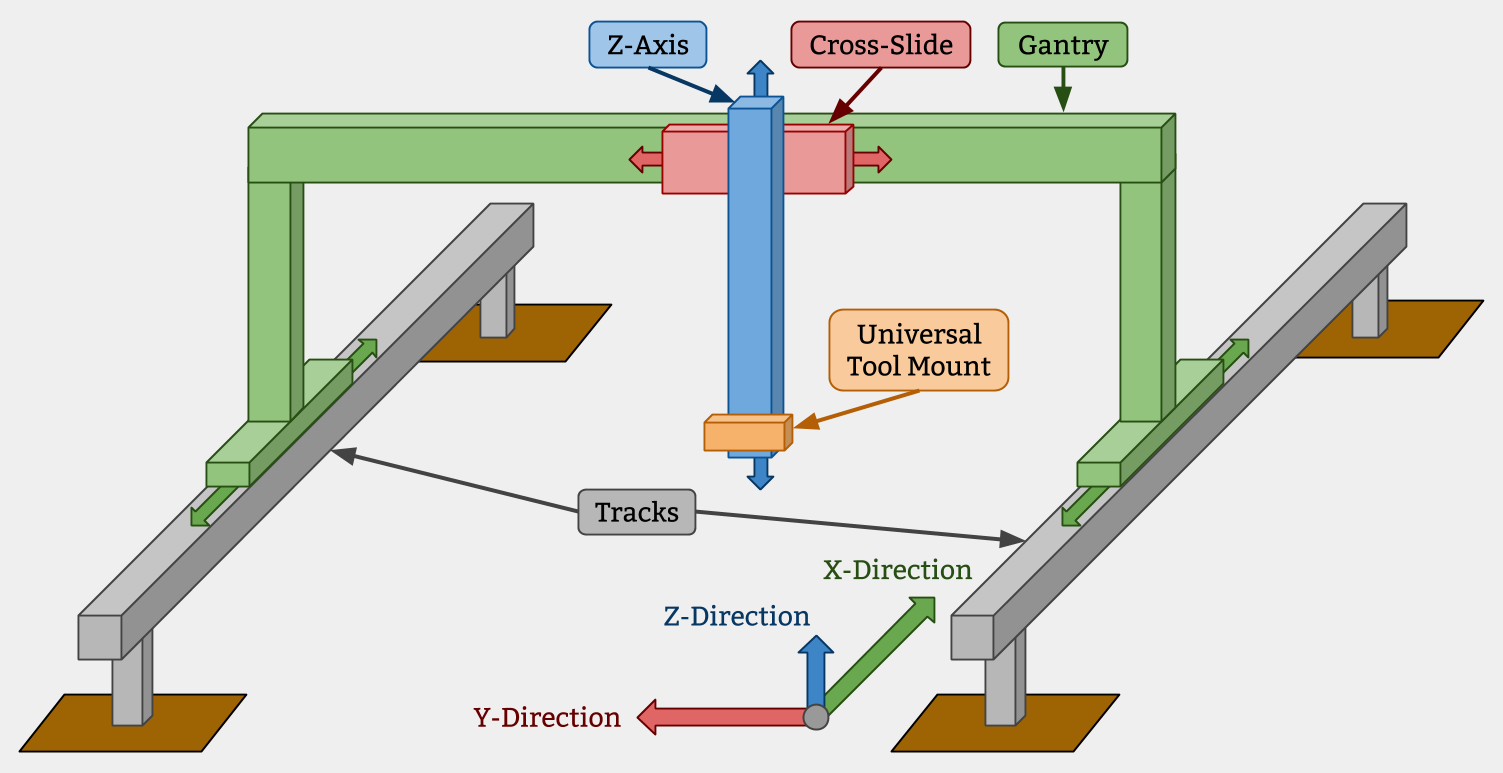

schema_600pxLa structure de Genesis se rapproche de celle d’une imprimante 3D, l’extrudeuse est remplacée par un porte outil. En fonction de la tâche à réaliser, le bras vient prendre l’outil adéquat dans la panoplie à sa disposition.

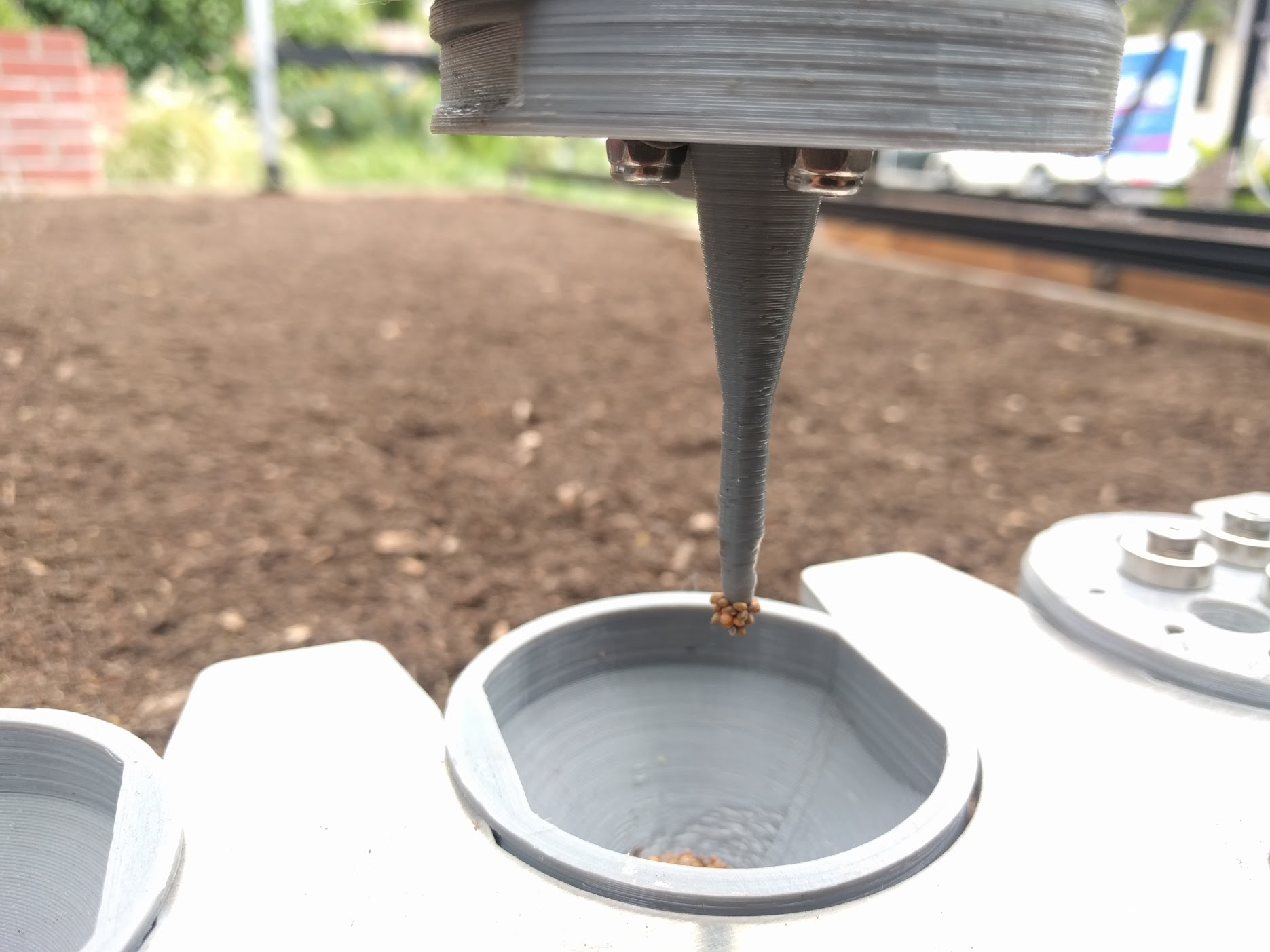

semoir_600pxBras porte outils équipé d’un semoir.

Entièrement Open Source

Tous les composants sont open-source et des plans de montage détaillés sont fournis. Le but est de permettre la diffusion de Genesis et l’adaptation aux besoins de chacun.

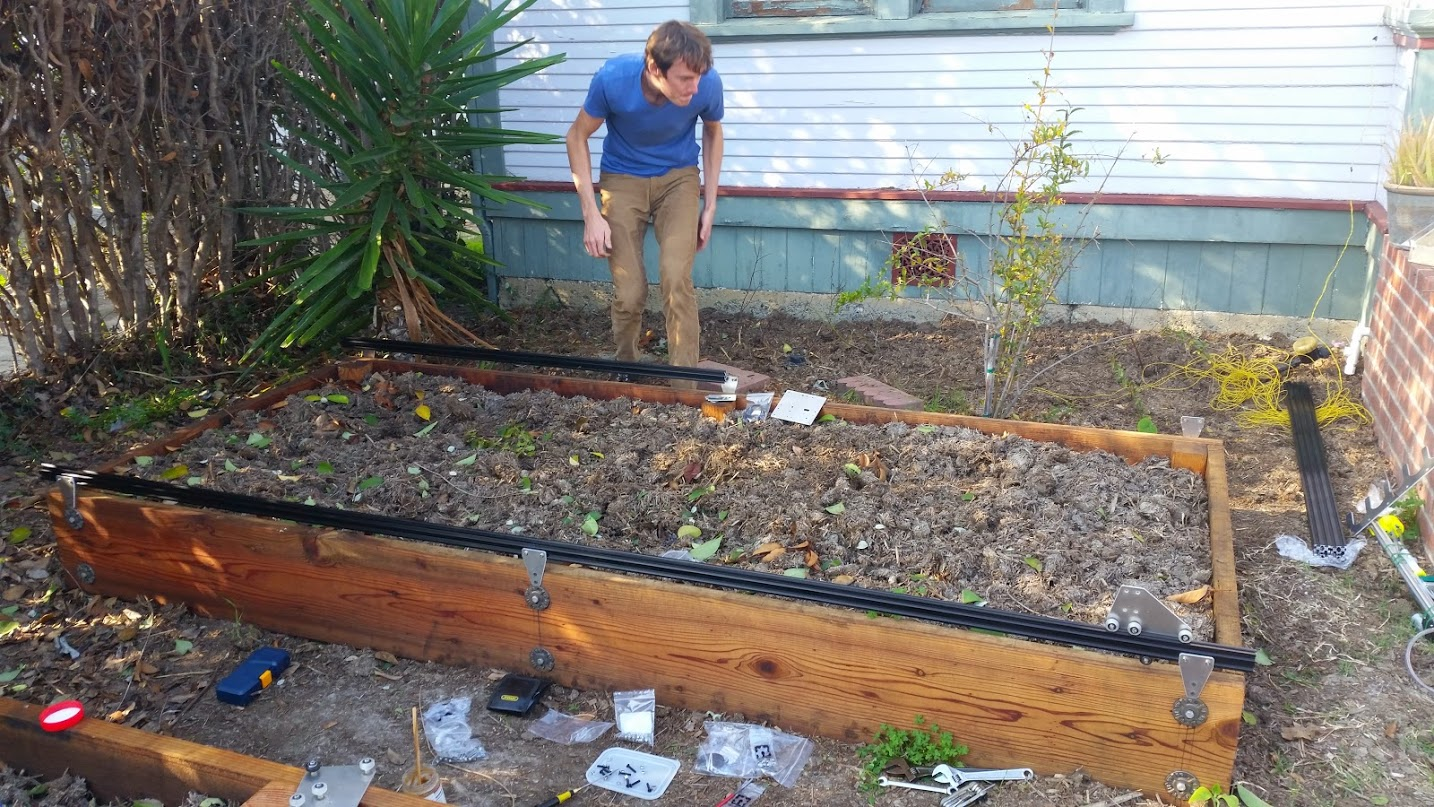

montage_600pxPréparation du châssis : mise en palce des profilés aluminium pour le déplacement en X.

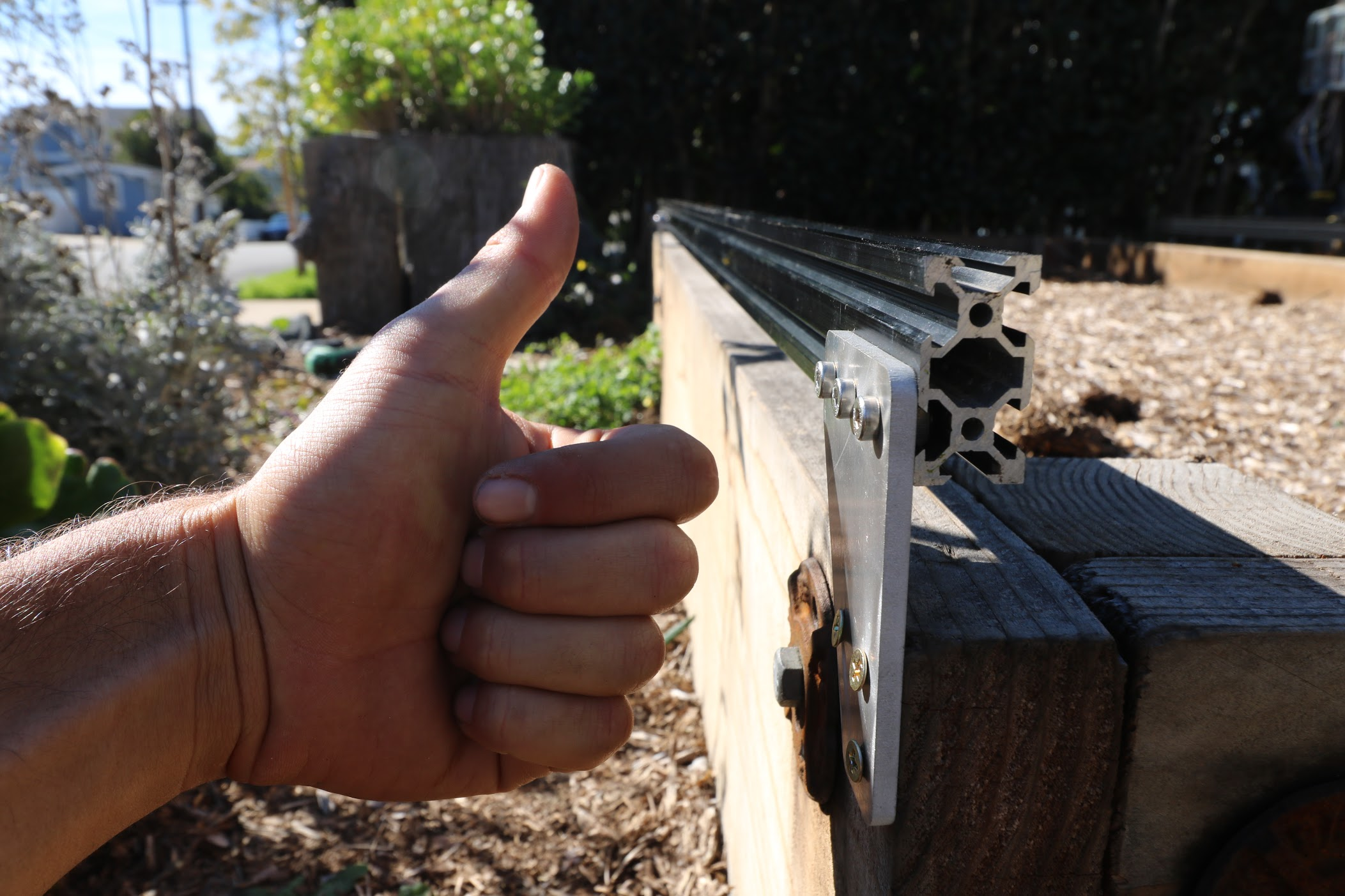

glissieres_600pxÇa m’a l’air bon, tout ça 🙂

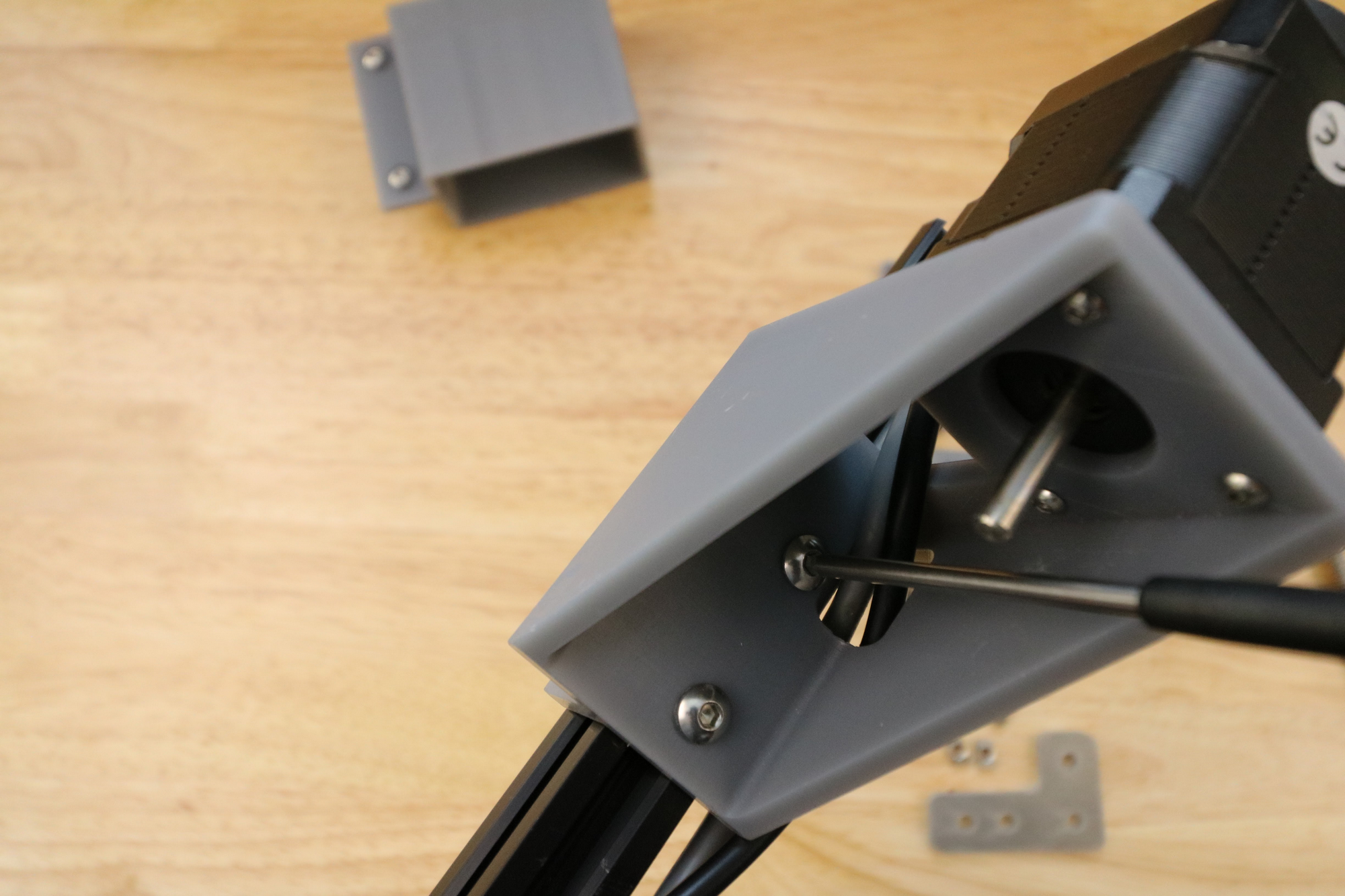

moteur_600pxLes différents éléments peuvent être fabriqués en impression 3D, les fichiers sont fournis. Ici montage d’un moteur pas à pas.

La partie électronique

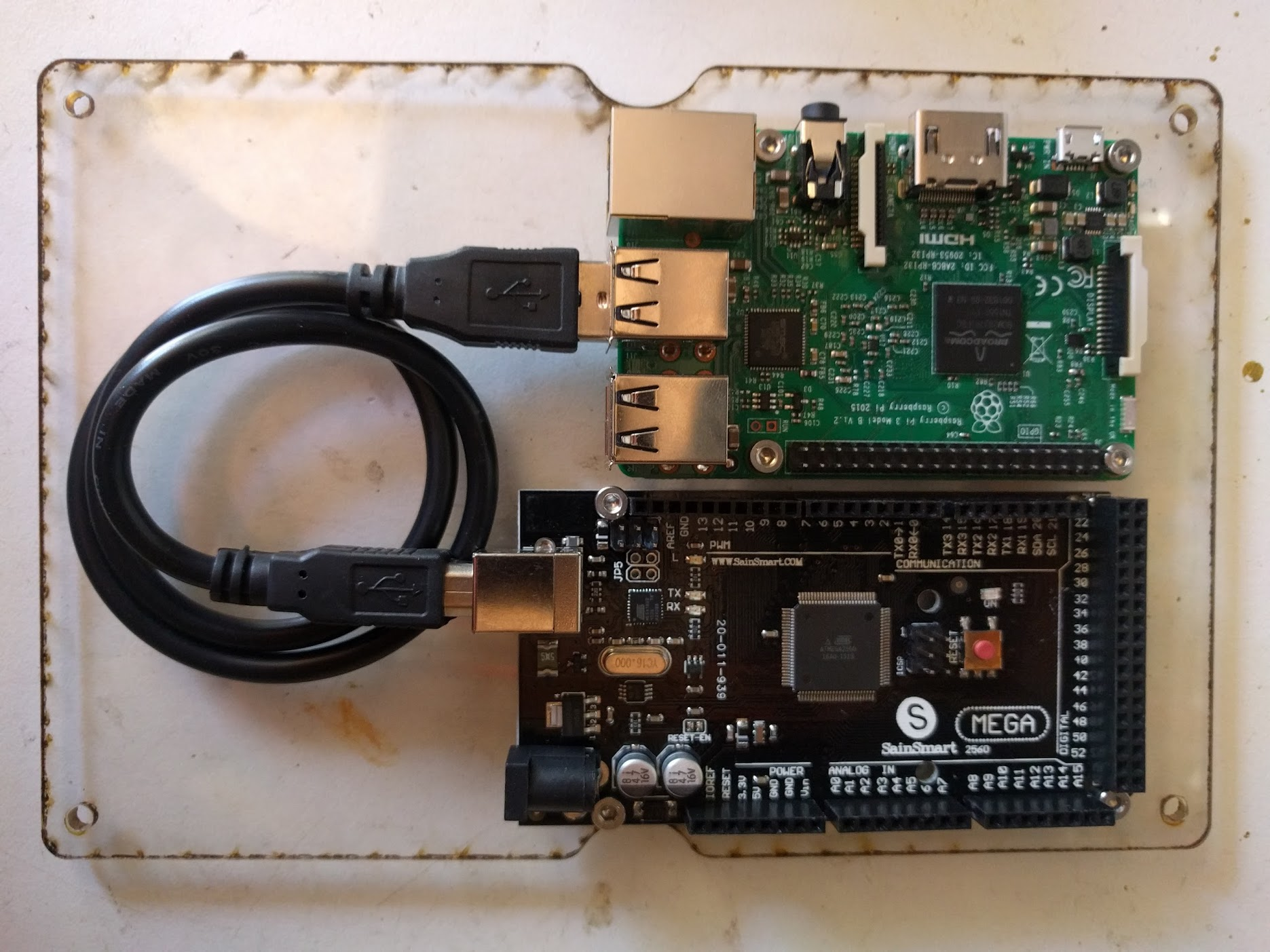

platine_600pxLe cœur de Genesis : Un Arduino Mega et un Raspberry Pi 3… On est en terrain connu 🙂

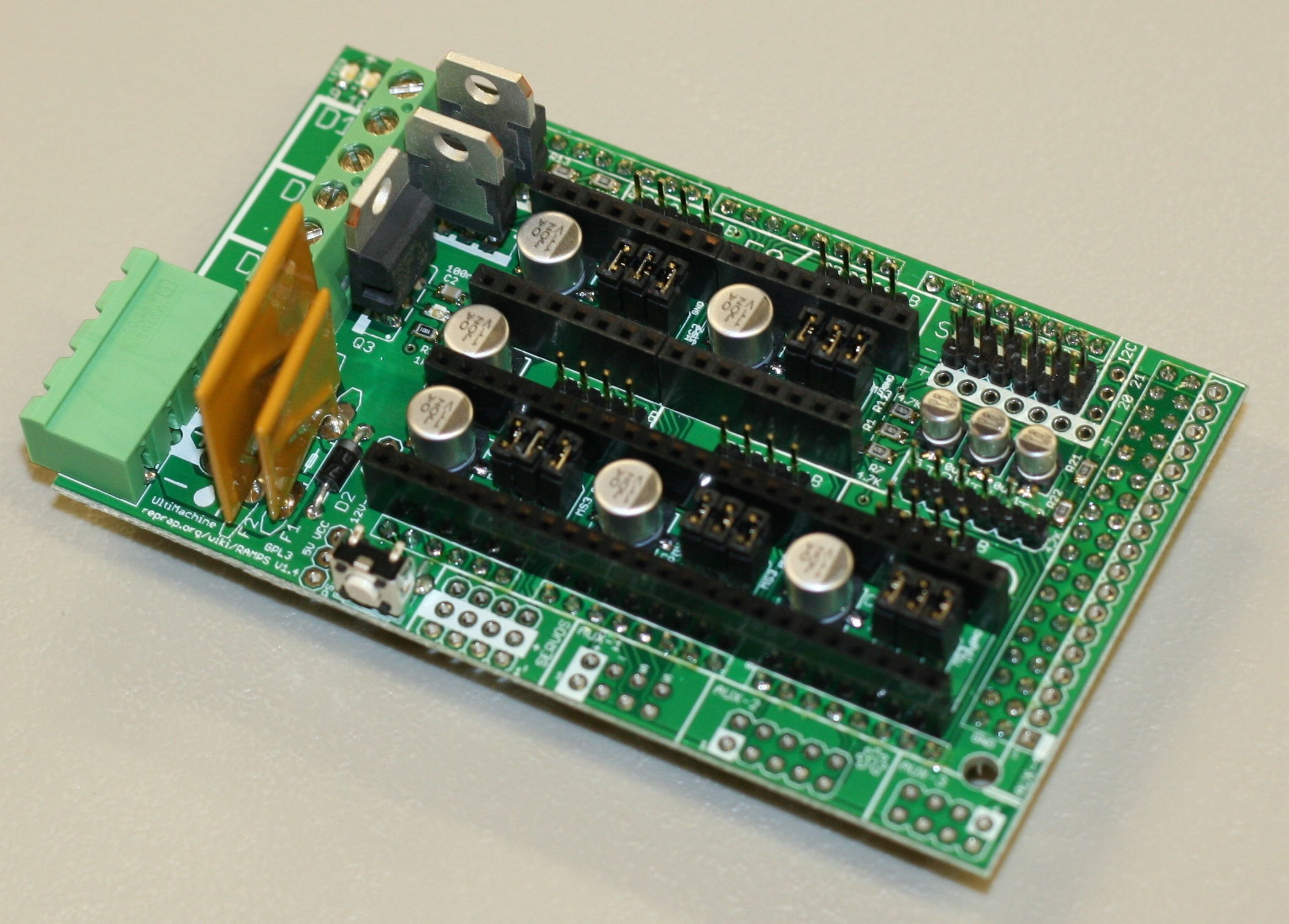

ramps_600pxLa carte RAMPS pour Arduino, prévue pour commander les moteurs Nema 17 de la RepRap.

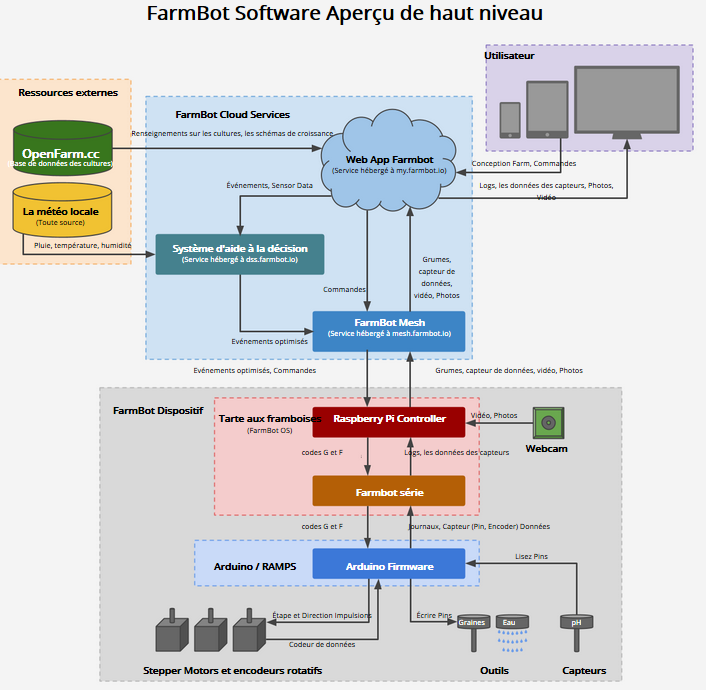

synoptique_600pxSynoptique de FarmBot Genesis.

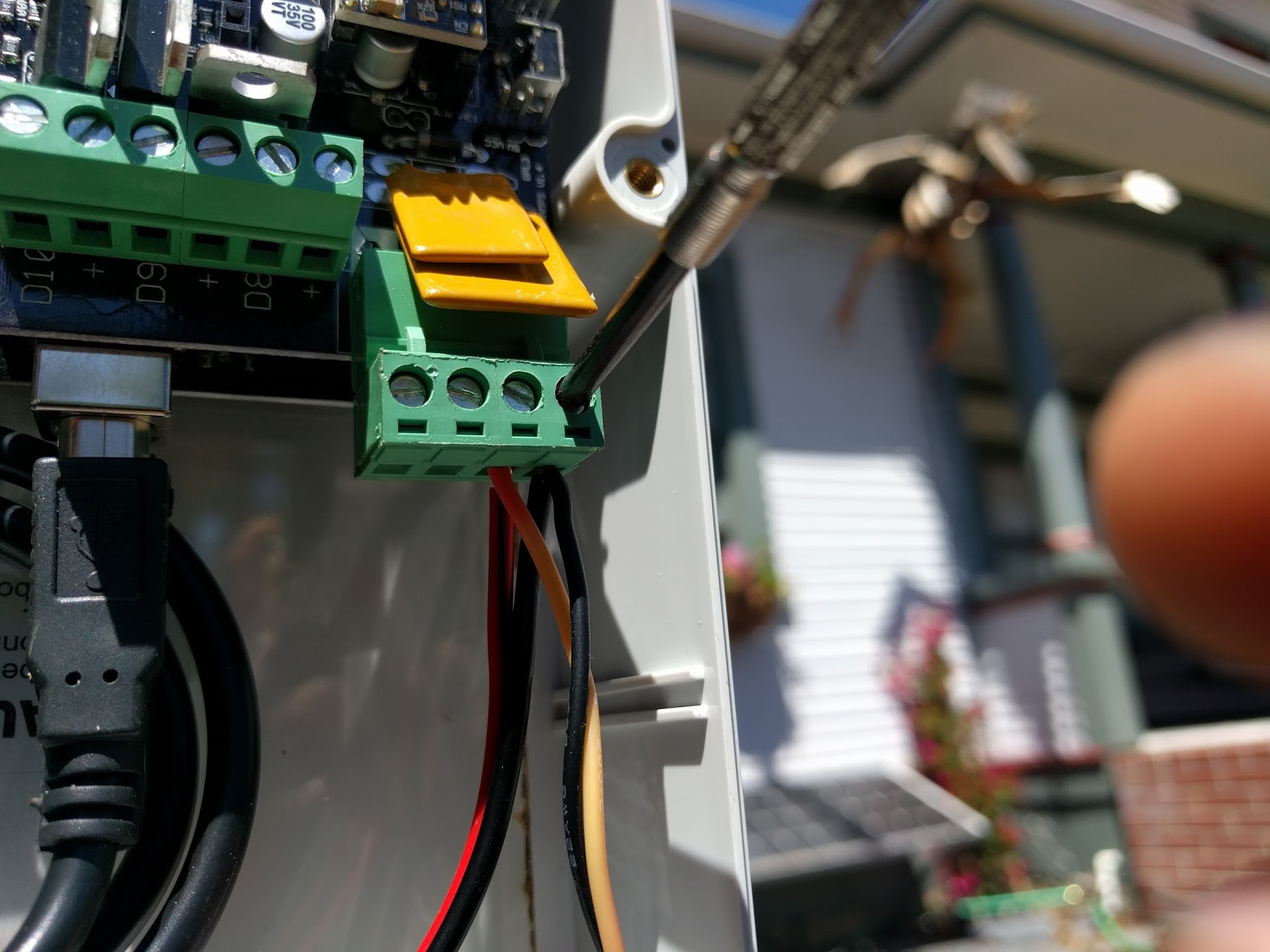

montage2_600pxToutes les opérations de montage sont détaillées en teste et de nombreuses illustrations permettent de s’y retrouver…

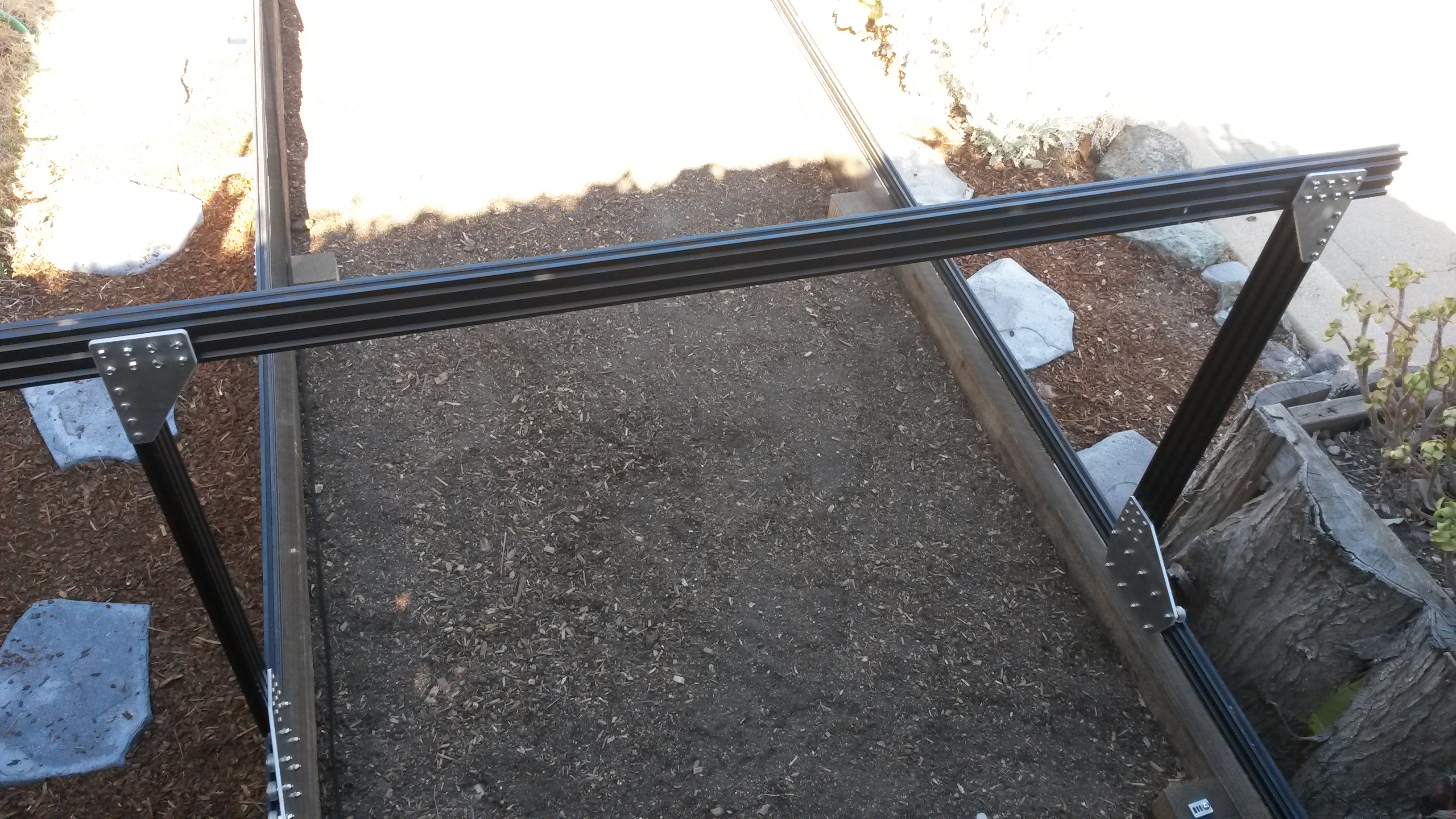

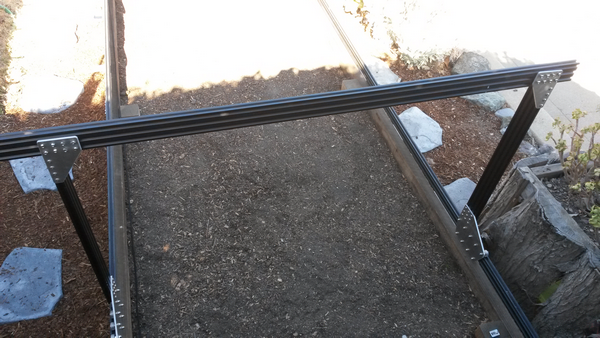

portique_600pxLe portique est assemblé.

planteLa caméra permet même d’observer la croissance de vous plantes 😀

Vidéo

Conclusion

Un montage bien complet, open-source et très bien décrit… A mon avis bien pour expérimenter ce que pourrait être l’agriculture de demain. M’enfin… Pour le moment ça me semble plus réservé à quelques geeks et bobo car le boulot pour mettre ça en place est sans doute largement supérieur à ce qu’il faut bosser pour un jardinet de 5m2 🙂

Par contre pour un collège ou un lycée je pense que ça ferait une belle application de l’automatisation… Après aussi… pourquoi passer par un serveur hébergé « ailleurs »…

Merci à Henry qui m’a signalé cette réalisation open-source !
