Publié le 10 juillet 2014 - par

Deux projets KickStarter pour le Raspberry Pi

raspiado_250pxDeux projets pour notre framboise314 actuellement sur KickStarter. Tout d’abord un HUB-USB spécialement dessiné pour le raspberry Pi.
Le second projet est une carte destiné à accueillir le Compute Module qui va sortir vers la fin du mois.Voyons d’abord ce que propose le créateur du HUB-USB nommé Raspiado (le Hub, pas le créateur !) :

Raspiado, un HUB-USB pour le Raspberry Pi

Vidéo de présentation


Chris KASCHNER a conçu le Raspiado (prononcez «Razz-bee-ahh-do ») pour 3 raisons :

Problème 1. La Puissance

Le Raspberry Pi a besoin de 5V et consomme au moins 1A sur le connecteur micro USB pour que tout fonctionne bien. Cet ampère est réparti entre tous les circuits figurant dans votre projet : Le RasPi lui-même (~ 700mA), le module de caméra (250mA), les GPIO (jusqu’à 50 mA). Ceci ne comprend pas les périphériques comme le clavier ou la souris. Un bon moyen pour fournir suffisamment de courant est d’utiliser un truc du genre chargeur de téléphone portable qui fournit un ampère ou plus.

Problème 2. Le nombre des Ports USB

Les projets de Chris nécessitent habituellement au moins 3 périphériques USB connectés  séparément (clavier, souris, et adaptateur wifi) et le Raspberry Pi n’a que 2 ports USB disponibles. Si vous avez plus de 2 périphériques USB, surtout s’ils consomment beaucoup de courant, vous aurez besoin d’un HUB-USB.

Problème 3. Le Montage

Le montage d’un HUB-USB à côté d’un Raspberry Pi produit une espèce de méli-mélo de de câbles, sans parler de la situation bizarre où plusieurs câbles USB partent du HUB vers le Raspberry Pi : un pour alimenter le Raspberry Pi et un autre pour relier le Raspberry Pi au HUB-USB et lui fournir le nombre nécessaire de ports USB.

C’est pour résoudre ces problèmes que Chris a créé Raspiado.

La solution : Raspiado

raspiado

Raspiado résout tous les problèmes ci-dessus grâce aux caractéristiques suivantes:

  • Alimente le RPi sans HUB encombrant et gênant grâce à un port USB dédié sur le Raspiado
  • Augmente le nombre de ports USB utilisables sur le Raspberry Pi d’un petit 2 aux 5 ports dont vous avez toujours rêvé
  • Fournit suffisamment d’énergie pour utiliser l’ensemble des périphériques
  • Laisse le dessus de votre Raspberry Pi et ses connecteurs GPIO et caméra libres pour la réalisation de votre projet
  • Les trous de montage de Raspiado correspondent à ceux du Raspberry Pi et vous permettent d’empiler Raspiado et RasPi comme un délicieux sandwich ou d’utiliser les entretoises M2.5 et le matériel fournis pour monter Raspiado comme vous voulez
  • Raspiado a exactement le mêmes cotes que le Raspberry Pi et vous aidera à alléger vos projets
  • Compatible USB 2.0 et rétro-compatible USB 1.1
  • Contrôleur multi-TT pour aimer et bichonner chacun de vos périphériques USB
  • Construit dans le bel état du Wisconsin par de vrais Wisconsinites vivants
  • Alimentation 5V continus – 4A disponible

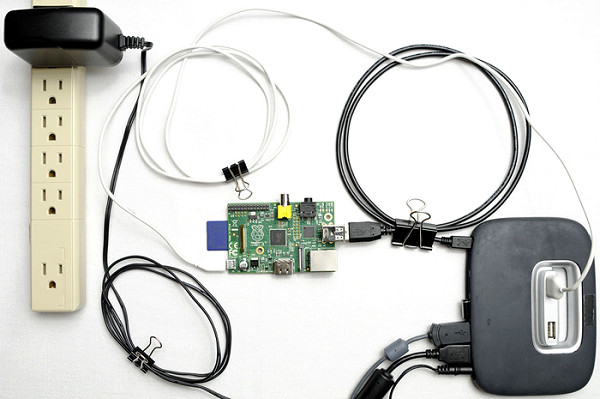

Avant Raspiado

avant_raspiado

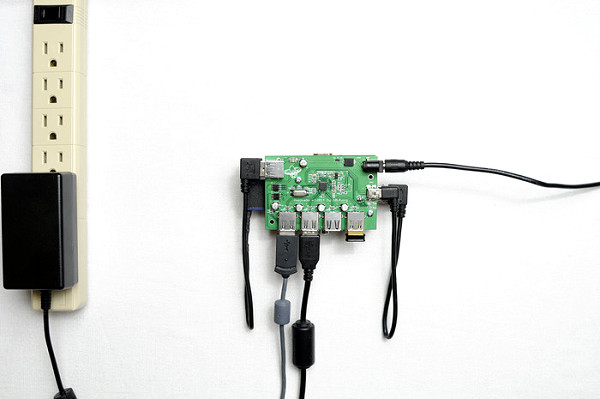

Avec Raspiado

avec_raspiadoCombien ça coûte ?

Pour 30$ vous recevrez la carte, la quincaillerie de fixation et les câbles.

Pour 45$ vous aurez en plus une alimentation 5V/3A (mais ce n’est pas clair pour le courant maxi de l’alim…)

Il reste encore 21 jours (jusqu’au 1er août 2014) si vous voulez soutenir le projet. La limite basse pour le financement est fixée à 15000$, et plus de 13000$ sont déjà affichés ! Apparemment un projet qui intéresse du monde, puisque pas moins de 282 bakers (dont moi…) ont été intéressés par ce projet

Conclusion

C’est peut-être l’accessoire indispensable pour de nombreux constructeurs de projets. Si vous devez connecter un disque dur, clavier/souris, wifi, GPS… vous voyez ce que je veux dire.

Donnez votre avis sur Raspiado dans les commentaires ci-dessous.


CoMo Booster, une carte pour accueillir le Compute Module

Vidéo de présentation

rooCette fois ce sont des australiens qui présentent un produit. La prochaine sortie de la carte Compute Module a déjà suscité un projet sur KickStarter : OTTO, un appareil photo qui a été récemment financé. Geekroo Technologies a conçu quant à elle, une carte destinée à recevoir le Compute Module (d’où son nom de CoMo Booster).

La carte CoMo Booster

booster

CoMo Booster est une carte mère améliorée pour le Raspberry Pi Compute Module. Il s’agit essentiellement d’un produit du même type que type que la carte Compute Module IO.

Pourquoi avoir conçu CoMo Booster ?

La carte Compute Module Raspberry Pi est cool. Elle est petite mais souple, et c’est un module génial à intégrer dans des systèmes et des produits. Mais comme le blog Raspberry Pi le signale, le module Compute est principalement conçu pour ceux qui vont créer leur propre carte. Cela signifie donc que ce n’est pas le Raspberry Pi « de tout le monde ».

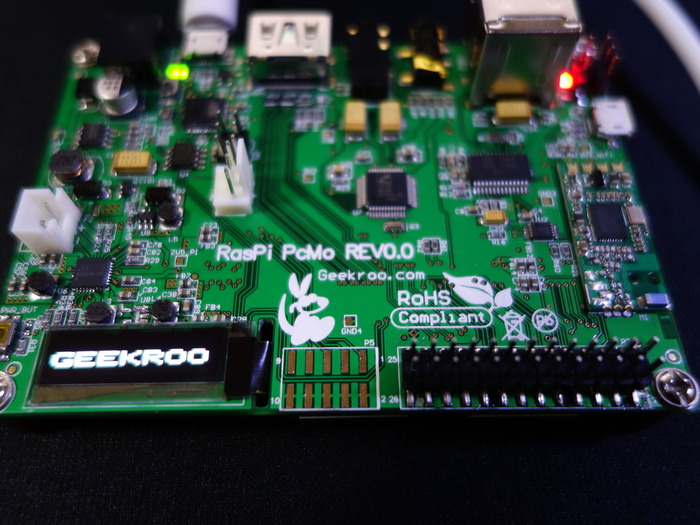

como_01

Que dire du Kit de développement Raspberry Pi Compute Module ? Ce kit comprend une carte d’entrée/sortie pour le Compute Module. Cela étant, cette carte E/S est juste une simple platine, elle ne fournit que les fonctionnalités de base indispensables. Encore une fois, elle aide les concepteurs à se lancer, mais ne convient pas pour un fan de Raspberry Pi normal (vous en connaissez des normaux, vous ? – note de framboise314). De plus, le Kit de développement Raspberry Pi Compute Module n’est pas pas donné.

GeekRoo a donc décidé de créer une carte mère puissante mais pas chère pour le Compute Module, afin que chacun puisse en profiter.

Pourquoi acheter CoMo Booster?

Et alors? Vous pourriez demander pourquoi? Pourquoi aurais-je besoin de ce module CoMo Booster Plus Compute? Pourquoi pas simplement un Raspberry Pi normal ?

La réponse est simple !

Parce que le Raspberry Pi Compute Module est un nouveau produit, et que ça semble sympa et utile de lui donner un coup de pouce !

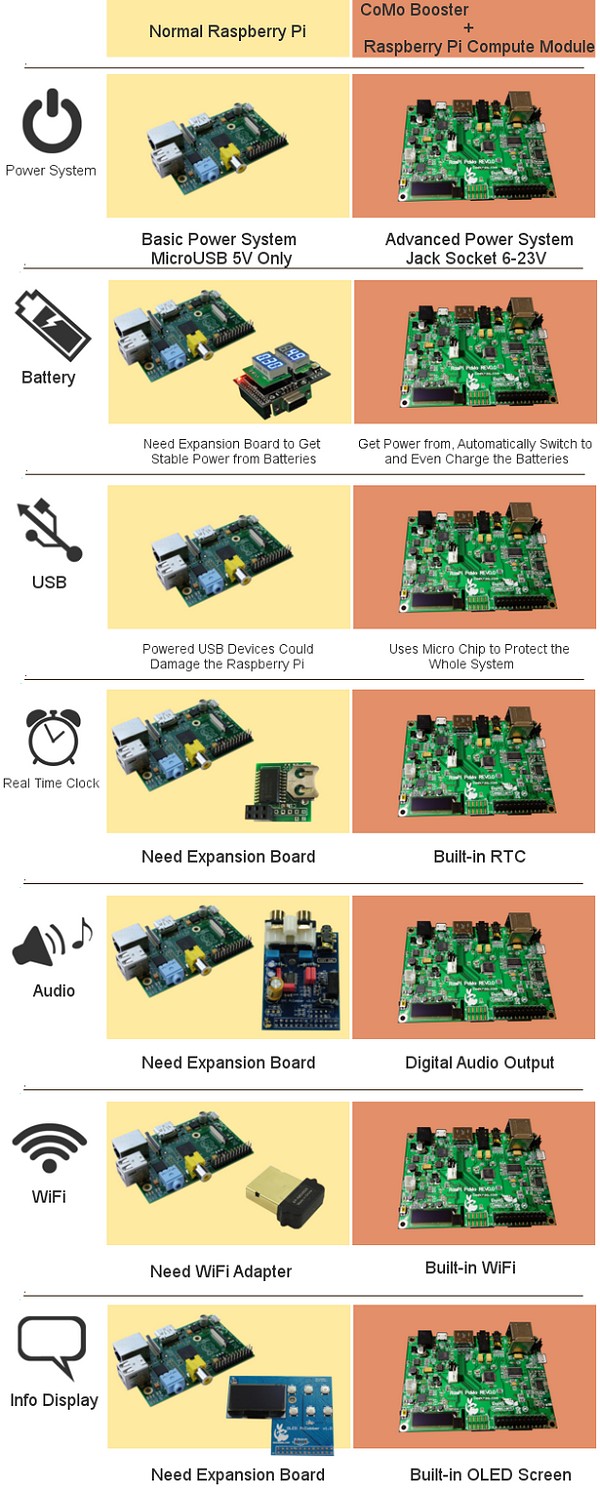

Juste avec ça, on imagine que les geeks et les fans de Raspberry Pi devraient être satisfaits… Il est également possible de répondre à cette question d’une manière plus technique, en comparant les caractéristiques :

comparatif

Caractéristiques techniques de la CoMo Booster

  • WiFi 150Mbps intégré
  • RTC (Real Time Clock) intégrée
  • Gestion d’alimentation programmable (PMU = Power Management Unit), peut accepter une large gamme de tensions d’entrée (6 à 23V)
  • Peut utiliser une batterie au lithium de 3.7V comme alimentation de secours. Le système passe automatiquement sur la batterie quand une panne de courant survient. Cela permet également de recharger automatiquement la batterie lorsque la source d’alimentation externe est connectée.
  • Arduino (ATmega32u4) intégré comme BIOS du système
  • Hub USB avec système de protection contre les surintensités
  • Connecteurs audio multiples (SPDIF OUT, ​​sortie analogique, MIC IN)
  • Système de contrôle de température intégré, interface pour ventilateur de refroidissement alimenté en 5V
  • Écran OLED (128 x 32), pour afficher les informations que vous souhaitez.

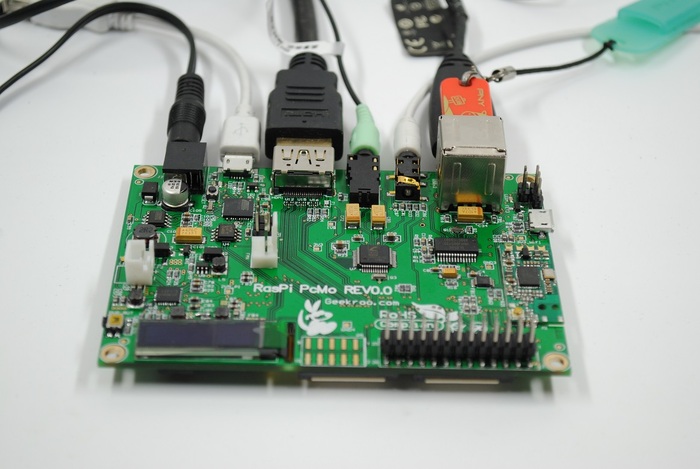

  • Tous les connecteurs sont sur un seul côté de l’appareil

connecteurs

Taille

  • Pico-ITX (100mm x 72mm)

Connecteurs

  • HDMI x 1
  • USB x 2
  • Casque x 1(Analogique/Optique)
  • Micro x 1 (3.5mm)
  • Alimentation (Jack) x 1 (5.5mm x 2.1mm)
  • MicroUSB x 2

——————————-

  • DDR2 Slot x 1 (pour le Raspberry Pi Compute Module)
  • 26P x 1(Standard Raspberry Pi 26-pin GPIO)
  • 2P x 1 (Batterie Lithium 3.7V
  • 2P x 1 (Interrupteur d’alimentation)
  • 3P x 1 (Ventilateur de refroidissement 5V)
  • CSI x 1 (Raspberry Pi Camera)
  • DSI x 1 (Moniteur)

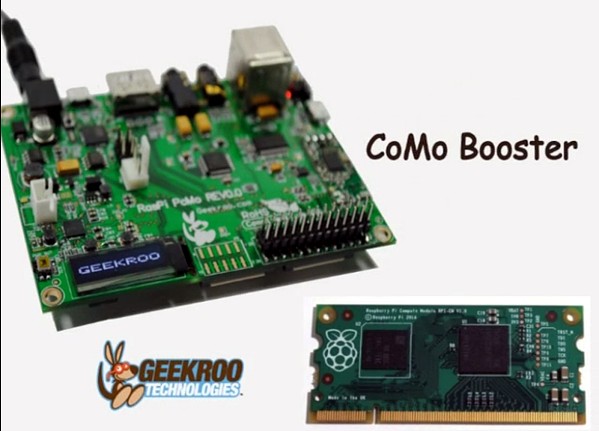

como_02

Combien ça coûte ?

99$ (Australiens) pour la carte mère seule

139$ (AUD) pour la carte mère CoMo plus le Compute Module

159$ (AUD) pour la carte mère CoMo plus le Compute Module et un boîtier acrylique

Les frais de port ne semblent pas prévus (livraison par kangourou express ?)

Il reste 43 jours (jusqu’au 22 août 2014) pour financer le projet. Pour l’instant 23 personnes ont promis 2300 $ (AUD) sur les 40000$ (AUD) nécessaires.

Conclusion

A mon avis ce n’est que le début d’une nouvelle vague de développements qui va tourner autour du Compute Module. On devrait voir apparaître aussi bien des « cartes mères » comme celle-ci que des cartes plus spécifiques (auto-pilote de drone, cartes destinées à la domotique, l’alarme, la télésurveillance…) sur lesquelles il suffira de placer un Compute Module pour qu’elles fournissent toute leur puissance. On parie?

Tiens pendant que vous êtes là… Vous savez que lundi c’est le 14 juillet ? Venez faire un tour sur le blog framboise314, il se pourrait qu’il y ait un feu d’artifice raspberrypiesque…

Ah???? suspens… suspens….

Sources

https://www.kickstarter.com/projects/10la/raspiado-the-usb-hub-that-fits-your-raspberry-pi

https://www.kickstarter.com/projects/geekroo/como-booster-launch-your-raspberry-pi-compute-modu
