Publié le 17 janvier 2014 - par

Arduberry un hybride d’Arduino et de Raspberry Pi sur Kickstarter

arduberry_titre3_250Souvenez vous, ils avaient déjà sévi sur KickStarter en juin 2013 avec BrickPiDexter Industries proposait alors de transformer le Raspberry Pi en Robot Lego en l’interfaçant avec les briques de cette marque.

Gros succès puisqu’ils ont récolté plus de 127 000 $ alors que l’objectif était de 1889$ ! Eh bien ils récidivent avec une carte Arduino destinée à se connecter sur le GPIO de votre Raspberry Pi…

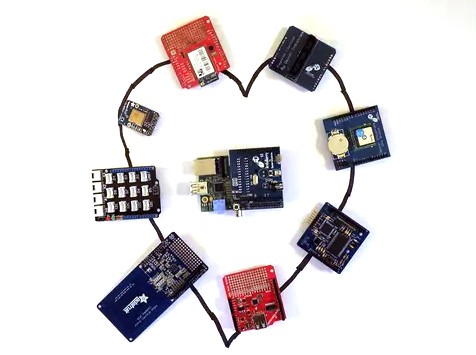

La carte Arduberry

arduberry_titre

Financement

Lancé hier 16 janvier 2014 avec un objectif fixé à 1540$, le projet a déjà reçu plus de 4000$ et il reste 28 jours pour vous engager.

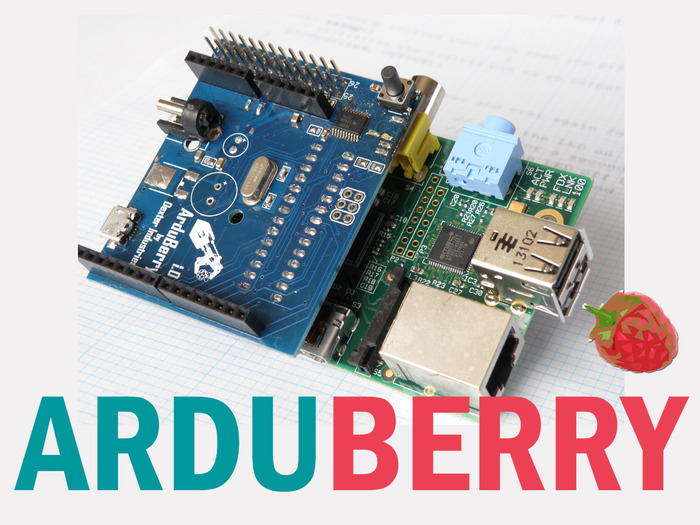

arduberry_titre3

Caractéristiques

Je vous propose de regarder les caractéristiques de cette carte. Les informations ci-dessous sont traduites de la page du projet Arduberry sur KickStarter.

Arduberry réunit les shields Arduino et le Raspberry Pi par l’intermédiare d’une solution matérielle simple et peu coûteuse. Glissez, déposez votre code et c’est parti !

Arduberry est un moyen simple et peu coûteux pour utiliser les shields Arduino avec le Raspberry Pi. C’est une carte qui se connecte sur le GPIO sur le Raspberry Pi et vous permet d’empiler et d’utiliser les shields Arduino. Arduberry ne nécessite aucune configuration physique pour faire fonctionner la plupart des shields. Vous pouvez écrire des sketches Arduino (programmes) directement sur votre Raspberry Pi.

Arduberry met à votre disposition le Raspberry Pi et Arduino, unissant les deux plus grands systèmes de construction jamais créés.

Arduberry est le moyen le plus simple d’ouvrir le monde physique à votre Raspberry Pi.

Vidéo de présentation d’Arduberry

Alors c’est quoi exactement ?

Arduberry est une carte d’extension pour le Raspberry Pi qui peut recevoir les shields Arduino. Imaginez que c’est un Arduino, construit pour travailler avec le Raspberry Pi. Arduberry se connecte au Raspberry Pi avec le connecteur GPIO à 26 broches standard. La carte possède un microcontrôleur compatible Arduino UNO, ainsi que des broches standard pour un shield Arduino.

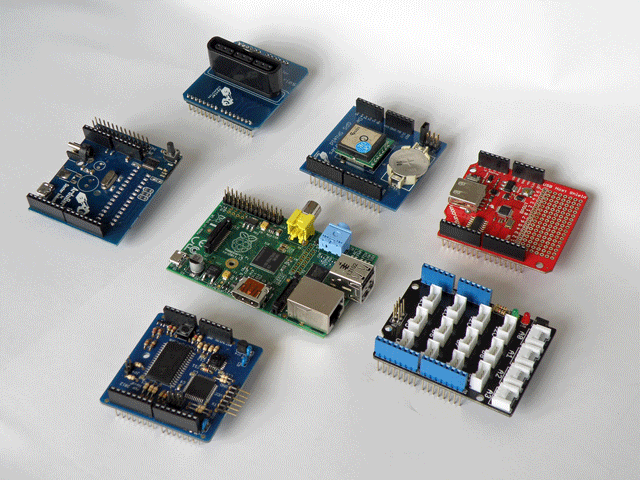

arduberry_animArduberry ne nécessite pratiquement pas de configuration matérielle : connectez-le sur le Raspberry Pi et c’est parti. Il est livré prêt à l’emploi. Arduberry est livré entièrement assemblé, et vous n’aurez pas besoin d’apporter de modifications au matériel (pas de cavaliers à placer, pas de piles, rien!).

Le microcontrôleur Arduberry peut être programmé pour fonctionner de façon autonome et accéder aux shields Arduino. Les shields qui utilisent les communications numériques peuvent être directement accessibles par le Raspberry Pi, tandis que les shields qui utilisent les broches numériques ou analogiques peuvent être contrôlés par l’Arduino. La puce Arduino sur Arduberry peut communiquer directement avec le Raspberry Pi sans qu’aucune configuration supplémentaire soit nécessaire.

La carte Arduberry vue de dessus

La carte Arduberry vue de dessus

La carte Arduberry vue de dessous

La carte Arduberry vue de dessous

Comment ça marche ?

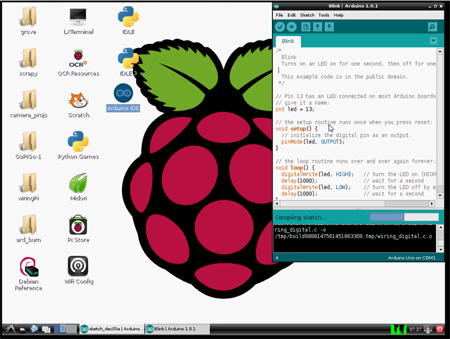

Vous pouvez programmer Arduberry directement depuis le Raspberry Pi. Avec la dernière version du logiciel Arduino, vous pouvez copier directement la plupart de vos sketches Arduino sur le Raspberry Pi sans modifications.

arduberry_ecranAlors que la plupart des shields peuvent travailler directement avec le Raspberry Pi, quelques sketches, comme ceux qui utilisent des signaux analogiques, devront être légèrement modifiés pour être en mesure de relayer l’information vers le Raspberry Pi. Dexter Industries doit créer un tutoriel pour expliquer la façon d’adapter ces sketches.
La carte utilise un renvoi du connecteur, qui permet d’ajouter des extensions ou de faire des tests. Arduberry a une puce spéciale pour convertir les tensions entre le Raspberry Pi et la puce Atmega 328 : ceci protège votre matériel.

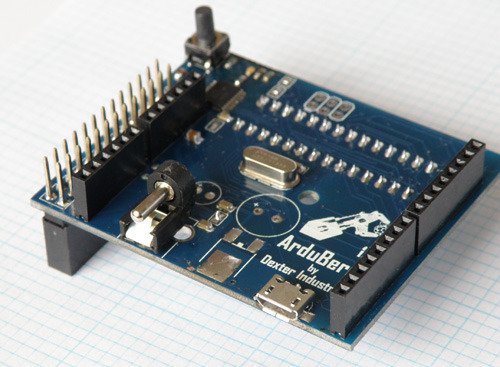

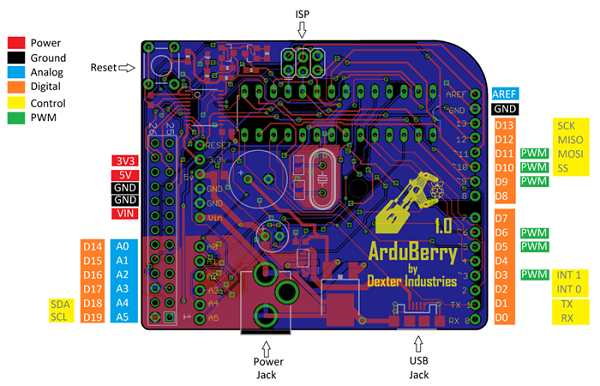

arduberry_dessus2Le microcontrôleur del’Arduberry est très semblable à l’Arduino UNO avec un Atmega 328 et le bootloader de l’Arduino UNO  installé. L’appareil dispose d’un emplacement pour les shields presque identique à celui de l’Arduino UNO. Le microcontrôleur est monté sur un support ce qui donne plus de flexibilité et autorise un remplacement facile du microcontrôleur.

arduberry_pinout_600

L’alimentation de la carte Arduberry

La carte est alimenté par le Raspberry Pi. Pour les projets nécessitant un peu plus de puissance, vous pouvez connecter une alimentation auxiliaire, ou alimenter l’Arduberry via un micro adaptateur USB.

Les trois façons d'alimenter Arduberry

Les trois façons d’alimenter Arduberry

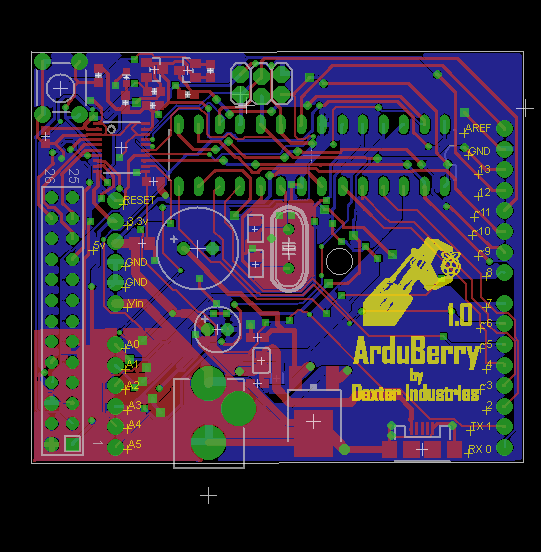

Arduberry est open-source

Si vous souhaitez en savoir plus sur le produit, les fichiers (matériel et logiciel) sont open-source et vous pouvez les voir sur Github.

arduberrt_typonRécompenses

Toutes les récompenses comprennent le coût de l’expédition par USPS. Un coût supplémentaire est ajoutée à chaque niveau pour l’expédition internationale. Tous les bailleurs de fonds, quel que soit le niveau auquel ils participent, recevront la reconnaissance et les remerciements sur le mur des remerciements de l’Arduberry.

Ce que vous recevrez

La carte est livrée entièrement assemblée et programmée pour adapter vos blindages Arduino à votre Raspberry Pi. C’est tout ce dont vous avez besoin pour faire travailler vos shields Arduino avec le Raspberry Pi.

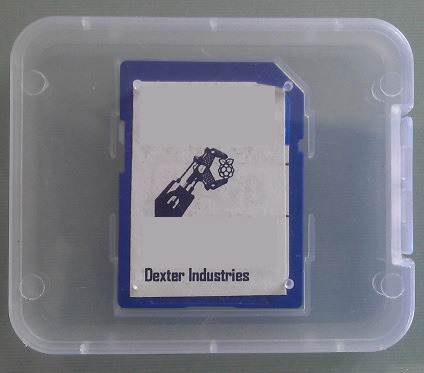

L’image Arduberry

arduberry_carte_SDC’est une carte SD de 4 Go avec la dernière version du système d’exploitation Raspbian, le langage de programmation Arduino, et des exemples pour Arduino installés.

Alimentation

5V, prise d’alimentation USB 1A pour alimenter votre Raspberry Pi et Arduberry. Il s’agit d’un adaptateur d’alimentation pour l’amérique du nord avec une tension d’entrée de 100 à 240 V.

Inventors Kit

Le kit inventeurs est destiné à vous aider à démarrer dans le développement de vos propres shields et de circuits électroniques pour le Raspberry Pi. Il comprend un kit Arduino Protoshield de Sparkfun, une planche à pain, et les composants électroniques suivants : 74HC595 Registre à décalage, 2N2222 Transistors, 1N4148 Diodes, DC Motor Gear, Petit Servo, SPDT 5V Relais, TMP36 Capteur de température, capteur Flex, SoftPot ,fils, cellule photoélectrique, LED tricolore, Résistances 330 et 10K, LEDs rouge et jaune, potentiomètre ajustable 10K, Buzzer Piezo,  boutons.

Les différentes possibilités pour le financement

1$ (ou plus) pour soutenir le projet

5$ (ou plus) pour soutenir le projet et recevoir un autocollant exclusif (et hyper rare :-o) de Dexter Industries. Un remerciement pour votre soutien au projet (ajoutez 2$ pour une livraison hors USA)

19$ (ou plus) Vous êtes un de nos premiers supporters. Vous recevez une carte Arduberry à un prix avantageux (il y avait 40 offres, toutes prises!)

23$ (ou plus) Vous recevrez la carte Arduberry pour utiliser vos shields sur un Raspberry Pi. ajoutez 10$ de frais de port si vous êtes en dehors des USA

23$ (ou plus) PROMOTOER Vous recevrez la carte Arduberry et un autocollant exclusif : publiez sur Facebook et tweeter que vous soutenez notre projet. Ajoutez 10$ de frais de port si vous êtes en dehors des USA

37$ (ou plus) QUICKSTART Recevez la carte arduberry et la carte SD avec le système d’exploitation Raspbian adapté. Gagnez du temps car vous n’aurez ni à installer le logiciel Arduino, ni nos bibliothèques. Vous démarrez tout de suite. Ajoutez 10$ de frais de port si vous êtes en dehors des USA

84$ (ou plus) ARDUBERRY STARTER KIT Vous recevez une carte Arduberry, un Raspberry Pi Modèle B, la carte SD avec l’OS Raspbian adapté et une alimentation secteur. vous disposez de tout ce qu’il faut pour démarrer. Ajoutez 15$ de frais de port si vous êtes en dehors des USA

185$ (ou plus) ARDUBERRY DELUXE Les financeurs recevront une carte Arduberry, un Raspberry Pi Modèle B, la carte SD avec l’OS Raspbian adapté, une alimentation secteur et le Kit Inventeurs qui comprend un shield configurable et des composants électronques pour créer vos propres shieds Arduino pour votre Raspberry Pi. Ajoutez 20$ de frais de port si vous êtes en dehors des USA

900$ (ou plus) CLASSE ARDUBERRY Dexter Industries va développer un livre d’exercice pour une classe, avec 5 activités basées sur le Kit Inventeurs. Vous disposerez d’une heure ou plus sur skype ou Google Hangouts pour beneficier d’une assistance pour configurer Arduberry pour la classe. En plus de la diffusion des connaissances en électronique, vous recevrez 5 cartes Arduberry, 5 cartes SD, 5 Raspberry Pi Modèle B. Ajoutez 35$ de frais de port si vous êtes en dehors des USA

Conclusion

Voici une carte très intéressante. De nombreuses applications nécessitent l’utilisation simultanée d’un Arduino et d’un Raspberry Pi. En dehors de l’utilisation de ces deux cartes avec une couplage série ou I2C, il fallait se rabattre sur la GertBoard ou la Gertduino.

Cette carte d’extension permettra à tous ceux qui ont besoin de faire cohabiter les deux cartes de le faire en toute sérénité et en toute simplicité.

Pour ma part, je soutiens le projet en promettant 23$ sur la récompense PROMOTOER car l’annonce de cet article va également être faite sur la page Facebook de framboise314.

Pour voir la page d’origine sur KickStarter suivez ce lien…

Merci à Jean-Paul qui m’a signalé l’existence de cette carte sur KickStarter !
