Publié le 7 mars 2016 - par

Ajoutez 2 ports USB à votre Raspberry Pi Zero avec SHOE HUB

diableco_usb-shoe_14_250pxc’est sur KickStarter que j’ai trouvé ce projet espagnol pour le Raspberry Pi Zero. Ce (tout) petit Raspberry Pi a la puissance de ses prédécesseurs mais manque cruellement de ports pour connecter clavier, souris ou encore clé WiFi…
SHOE HUB rajoute des ports USB mais ne nécessite pas de connexion particulière car il est muni de picots qui viennent établir les contacts nécessaires sur la carte Raspberry Pi Zero…

Projet SHOE HUB sur Kickstarter

Par défaut, le Raspberry Pi Zero, est livré avec un seul port micro USB, vous forçant à utiliser beaucoup de fils et adaptateurs ou même un HUB USB traditionnel (qui sont bien plus grands que le Pi Zero lui-même) rendant l’ensemble du dispositif plus volumineux que les modèles précédents (B, B+, Pi 2) et avec une multitude de câbles. Si vous voulez une connexion Wi-Fi avec le Raspberry Pi, vous perdez le seul port USB disponible 🙁 .

2 ports USB supplémentaires

Vous pouvez résoudre ces problèmes avec le SHOE HUB pour le Raspberry Pi Zero : il ajoute 3 ports USB, l’un d’eux est interne et les deux autres sont accessibles sur les bords de la carte.

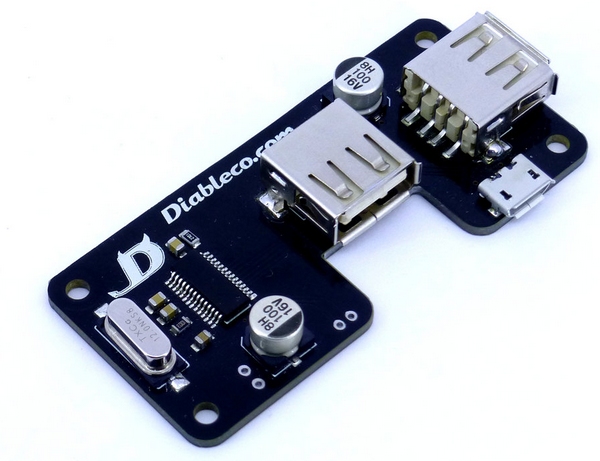

diableco_usb-shoe_02Le carte SHOE HUB est conçue pour s’intégrer dans un boîtier en laissant à l’intérieur de celui-ci le port interne : pourquoi voudriez-vous de débrancher la clé Wifi?

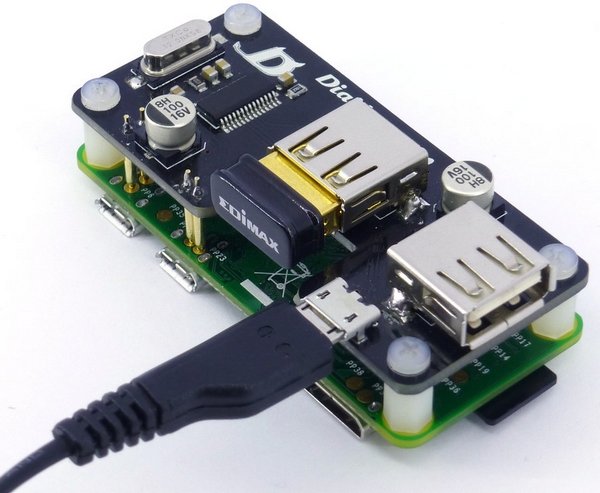

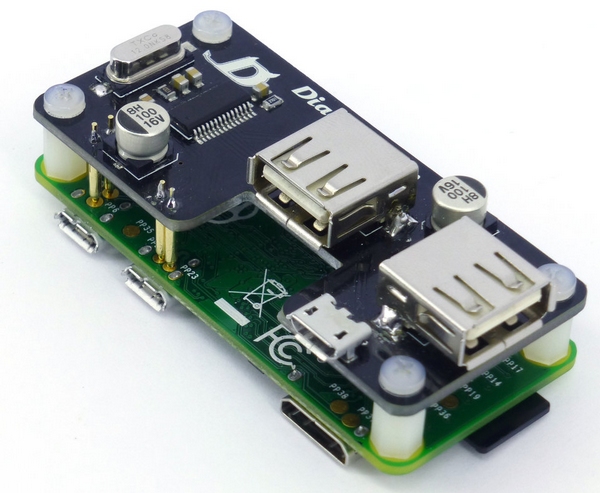

diableco_usb-shoe_14diableco_usb-shoe_28

SHOE HUB se monte sans fils, sans soudure

Le montage de SHOE HUB ne nécessite pas de fils, pas de compétence particulière et aucune connaissance en électronique : il suffit de monter les vis et les entretoises pour solidariser les deux cartes et le Raspberry Pi zéro utilisera les nouveaux ports USB.

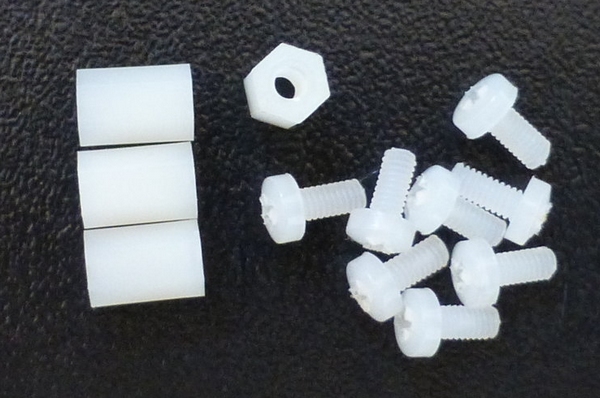

diableco_usb-shoe_38Pour faciliter l’utilisation du Raspberry Pi Zero, un des ports USB est au format microUSB et peut remplir une double fonction : prise d’alimentation et entrée/sortie de données. En d’autres termes, il peut être utilisé comme les ports existant d’origine sur le Raspberry Pi Zéro nommés « USB » et « IN PWR ».

Ce qu’amène SHOE USB

  • Ajoute des ports USB 2.0 à l’unique port USB du RasPi zéro
  • 2 ports USB 2.0 format standard + 1 micro USB
  • Un port USB interne pour ajouter le Wifi, le Bluetooth ou quoi que ce soit que vous considérez comme indispensable.
  • Accès complet aux ports GPIO (le SHOE USB n’utilise aucun port GPIO)
  • Format ultra compact : votre Raspberry zéro n’augmente pas de taille
  • Ne nécessite pas d’installation de pilote, d’overlay… Assemblez et ça fonctionne.

Les périphériques USB communs se logent dans le port interne. Pour le compartiment intérieur, il faut utiliser des clés d’une largeur inférieure à 16mm (maximum 19mm) et qui surplombe de moins de 10 mm le haut du connecteur USB.

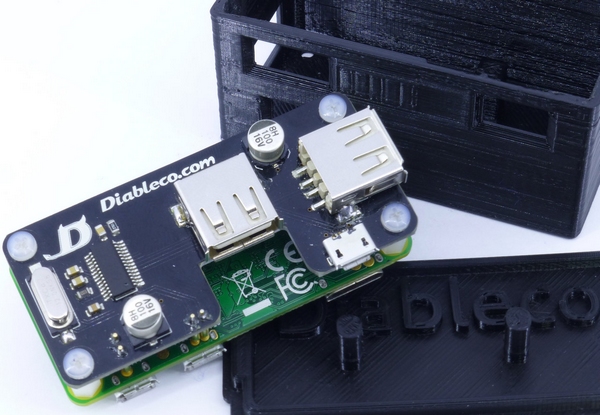

diableco_usb-shoe_36

REMARQUE : le port nommé « USB » sur le Raspberry Pi Zero est inopérant lorsque la carte SHOE HUB est connectée dessus. Il est recommandé d’alimenter l’ensemble du système par l’intermédiaire du SHOE HUB via le port micro USB (l’alimentation via la prise « IN PWR » du Raspberry Pi Zero est également possible).

Photos

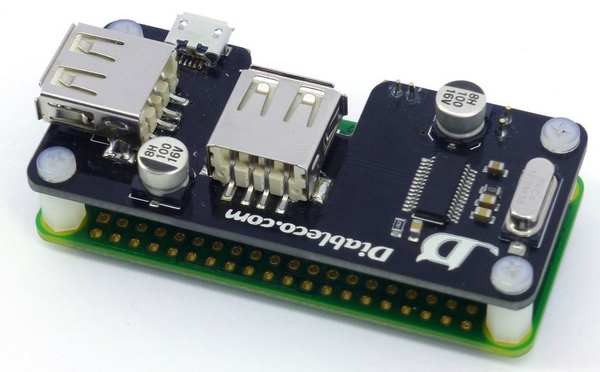

diableco_usb-shoe_17

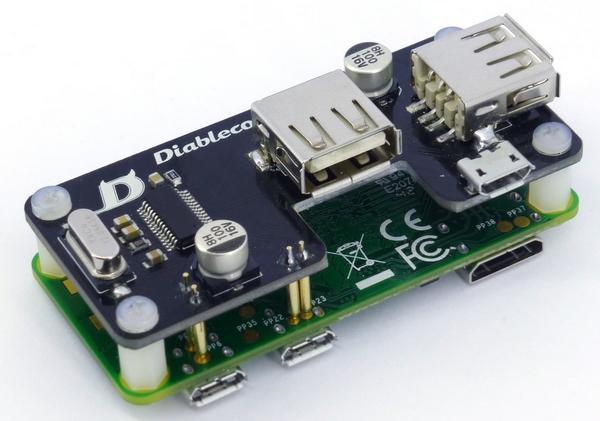

diableco_usb-shoe_21

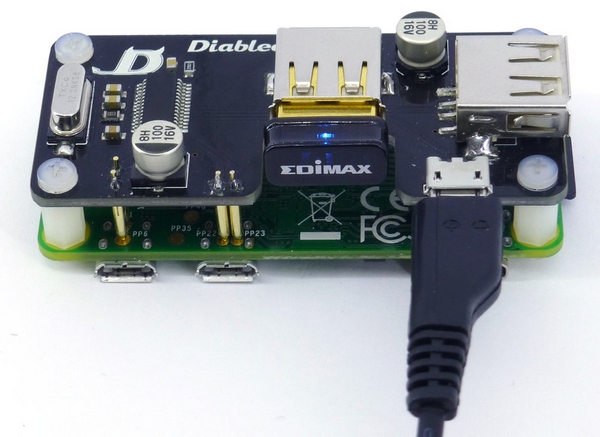

diableco_usb-shoe_27

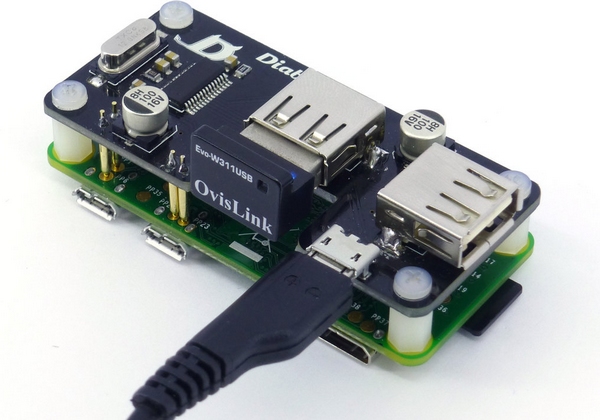

diableco_usb-shoe_35

Vidéo

Conclusion

Ce projet KickStarter est bien parti puisqu’il est déjà financé… Sur les 1500 € prévus, il a atteint 2642€ au moment où j’écris ces lignes.

Si vous avez un projet à base de PiZero étudiez les possibilités de cette carte SHOE HUB…

Pour ma part je participe à hauteur de 35€ pour la carte et le boîtier en impression 3D. Il reste quelques exemplaires de la SHOE HUB à 25 ou 26€. Sinon comptez 27€…

Vous avez jusqu’au 22 Mars 2016 pour participer.

Sources

SHOE USB for Raspberry Pi Zero now on Kickstarter





Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

15 réflexions au sujet de « Ajoutez 2 ports USB à votre Raspberry Pi Zero avec SHOE HUB »

  1. Ping : Ajoutez 2 ports USB à votre Raspberry Pi Zero avec SHOE HUB – Radioamateur France

  2. frolix8

    la recommandation lié à l’alimentation implique que cette carte n’apporte qu’un seul USB supplémentaire.
    L’efficacité du système de contact/fixation sans soudure me laisse perplexe (entretoise en plastique, tiges de contact en cuivre ou pas ? 480 Mbps,vibration,oxydation,…)

    Répondre
  3. blegoff

    euhhhh, avant de penser a rajouter des ports usb sur un RPI 0, ne serait ce pas bien de pouvoir se procurer un RPI 0 ?

    désolé c’était plus fort que moi mais impossible d’en trouver

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour blegoff
      non, non, c’est une judicieuse remarque 🙂
      Dans le dernier MagPi la Fondation annonce que les Pi Zero devrait être disponibles rapidement…
      à suivre…
      cordialement
      François

      Répondre
    2. Remoye

      Bonjours,
      En cherchant un peu, tu trouveras des sites en proposent mais à un nombre limité par personne, j’ai plus le lien mais un checker de site à été mis en place pour connaitre la disponibilité des Rasp-0 selon les distributeurs. Voilà !
      Cdt

      Répondre
      1. François MOCQ Auteur de l’article

        merci Remoye
        dans le dernier MagPi la fondation annonce que la prod. des Pi Zero est relancée… si c’est vrai on devrait en retrouver sur le marché
        cordialement
        François

        Répondre
        1. blegoff

          bon apres je vous avoue qu’avec le RPI 3 qui viens de sortir un RPI 0 avec bluetooth et wifi integré pour 7$ serai parfait je trouve.

          esperons que ce soit un projet auquel il pense

          Répondre
          1. François MOCQ Auteur de l’article

            qui sait…. une prochaine version ?
            maintenant qu’ils ont intégré ces foctions
            ça doit être transpos&able
            bonne journée
            @+
            françois

    1. François MOCQ Auteur de l’article

      Bonjour
      non les barres sont sur la carte d’extension et viennent s’appuyer sur les soudures des prises du Pi Zero
      il faut tester pour vérifier la fiabilité des contacts…
      cordialement
      François

      Répondre
  4. Squonk42

    27€ pour rajouter des ports USB à un micro qui coûte 5€, ça fait cher du kilo (pardon du port !). Sachant que le chip FE1.1s coûte $0,62 par 2 sur AliExpress (port compris), les connecteurs USB $2,60 par 10 et le quartz 12 MHz $1,99 par 20…

    J’ai lancé les PCBs pour un projet similaire avec 4 ports (http://i.imgur.com/IYhVncy.png), le prix de revient est de $9,82 par 10 pièces avec des « Pogo pins », $7,42 sans… Et $7,44 par 100 ($5,04 sans les pins)… Là je pense que ça devient presque raisonable !

    Pour en revenir au SHOE, le découplage a l’air extrêmement léger, ainsi que les protections de surtension / courant. Et je ne suis pas fan des capas alu qui s’arrachent trop facilement.

    Répondre
    1. François MOCQ Auteur de l’article

      ma foi, merci pour ce retour Squonk42
      de mon côté je n’ai pas les compétences pour me lancer dans une telle aventure et ce projet m’a plu
      quand je recevrai la carte il y aura certainement un test dans « J’ai testé pour vous » 🙂
      cordialement
      François

      Répondre
  5. msg

    Je ne comprend toujours pas pourquoi la fondation à voulu faire une carte avec des connecteur USB et HDMI miniatures ?
    Au final , avec les câbles adaptateurs , ça revient presque aussi cher que la A+ .

    A la rigueur , ils auraient sorti un carte Pi0 , sans les prises standard , à souder soi même , ou sur pin façon GPIO et prise déportées .
    Finalement , je ne serait pas étonné que la Pi0 reprenne le principe de la Pi3 , avec un chip et antenne Wifi et BT , ça aurait plus d’intérêt , à mon avis .

    Répondre
    1. Tonio

      Clairement, le Pi zero a été créé pour faire de l’électronique embarquée. Tu n’as besoin des ports usb que pour la phase de tests et je suis très content qu’il existe un modèle si dépouillé.

      Si vous voulez des ports usb et du Hdmi, achetez le 3, n’essayez pas de prendre le zero à mon avis 🙂

      Répondre
      1. François MOCQ Auteur de l’article

        Bonjour Tonio
        j’ai deux Pi Zero dont un qui sert pour les tests et j’ai trouvé que ces ports USB me seraient utiles d’où cet article.
        J’ai aussi trouvé que l’idée de mettre la clé wifi dans le boîtier était une bonne idée…
        Mais c’est vrai que le Pi Zero est plutôt fait pour des applis embarquées pour les quelles le HDMI est rarement utilisé 🙂
        cordialement
        François

        Répondre
    2. François MOCQ Auteur de l’article

      Bonsoir msg
      je pense que pour les gens qui développent sur Pi Zero un seul jeu d’adaptateur suffit et on branche ces adaptateurs sur les différents Pi Zero en fonction des besoins
      cordialement
      François

      Répondre
