7 cartes d’extension DTRONIXS pour votre Raspberry Pi

dtronixs_250C’est en cherchant une carte d’extension pour un projet Raspberry Pi que je suis tombé sur les carte DTRONIXS. Je me suis dit qu’il fallait vous en faire profiter.

Si vous branchez des trucs et des machins derrière votre Raspberry Pi, il faut généralement interfacer la framboise314 pour qu’elle puisse commander en toute sécurité ce que vous y connectez.

Il y a bien des cartes comme la PiFace, mais les 16 ports sont dédiés à moitié (8 ports) en entrée, à moitié en sortie (8 ports).

Les cartes DTRONIXS

Pour mon projet il fallait 12 sorties et 4 entrées. J’ai donc cherché des cartes construites autour du circuit intégré utilisé sur la PiFace, le MCP23S17 qui offre 16 E/S paramétrables. C’est comme cela que je suis arrivé sur le site DTRONIXS, une société situé dans le nord-est de l’Angleterre, près de Newcastle. Toutes leurs cartes se connectent sur le port GPIO à 26 broches du Raspberry Pi.

Carte Mini Piio – 16 E/S

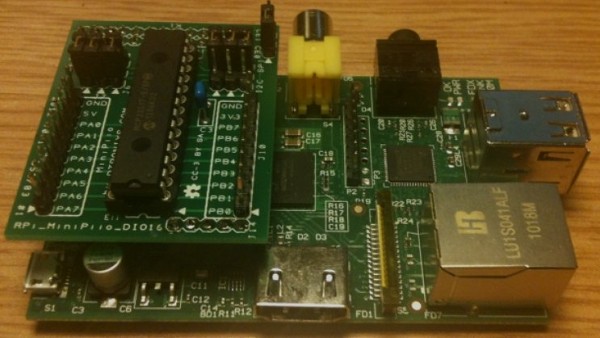

dio16_i2c_600

Au premier abord les photos ne font pas très pro… Un peu floues, un peu sombres, un fond de photo qui ressemble à une table de cuisine vintage en Formica… Waou!!

Et puis si on regarde de plus près, on voit qu’il existe une petite gamme de produits qui peuvent se révéler intéressants pour tous ceux qui font autre chose qu’allumer des LEDs avec leur Raspberry Pi. Je vous emmène visiter ? En cliquant sur les photos des cartes vous atterrirez sur la page du vendeur.

dio16_nueOn commence par la carte que j’étais venu chercher : la MiniPiio DIO16. Elle est proposée dans la version I2C du circuit intégré. Nue elle ne coûte que 5.95$ (4,30€).

Elle est également proposée en version « habillée » pour 18$ (13€). (photo ci-dessus – avec le Formica)


Carte 2 relais

deux_relais_nue deux_relais_kit

deux_relaisLa carte 2 relais est proposée dans 3 versions :

  • Le circuit imprimé seul  : 5.95$ (4,30€)
  • Le kit : 14.95$ (10,80€)
  • La carte montée : 18$ (13€)

Les relais possèdent chacun 2 contacts NO/NF et ont un pouvoir de coupure de 2A sous 30 volts. Un cavalier permet de sélectionner facilement le GPIO utilisé pour piloter chaque relais. Les sorties se font sur des borniers à vis.


Carte mini RS232

rs232_nue rs232_kit

rs232La carte Mini RS232 est également proposée en 3 versions :

  • Le circuit imprimé seul  : 5.95$ (4,30€)
  • Le kit : 11.95$ (8,70€)
  • La carte montée : 18$ (13€)

La carte MiniPiio RS232 est un convertisseur RS232 vers TTL 3.3V spécialement conçu pour fonctionner avec votre Raspberry Pi. C’est une carte compacte qui offre une solution rapide et facile pour ajouter un port RS232 à vos projets sur le Raspberry Pi.

La MiniPiio RS232 utilise des composants en 3,3 V et cette tension est complètement compatible avec le Raspberry Pi. La carte se connecte directement aux broches UART Rx et Tx, ainsi qu’à la masse du Raspberry Pi pour fournir une interface de communication série facile à mettre en œuvre.

La carte utilise le MAX3232, un standard de l’industrie pour la conversion du signal et sa bufferisation.

Une prise DB9 (mâle) normalisée  assure la liaison série vers le monde extérieur.


Carte mini Piio Breadboard

minipiio_breadboardCette carte vendue 14.95$ (10,80€) est fournie uniquement en kit. La MiniPiio breadboard (planche à pain) est une solution de maquettage compacte spécialement conçu pour fonctionner avec votre Raspberry Pi.

Une planche à pain à 170 broches s’adapte facilement sur la carte, vous permettant de construire et tester rapidement vos circuits.

Tous les signaux d’extension du connecteur GPIO du Raspberry Pi sont disponibles sur deux connecteurs situés de chaque côté de la planche à pain, ce qui facilite la connexion au Raspberry Pi. En outre, la carte comporte un régulateur de tension 3.3V qui peut fournir le courant supplémentaire dont vos circuits peuvent avoir besoin.

Le kit contient :

  •     Une planche à pain 170 contacts
  •      2 connecteurs femelles 17 broches
  •      Régulateur de tension intégré 3.3V
  •      Un connecteur d’extension GPIO compatible Raspberry Pi

Carte prototype à souder

protoboardLa Piio ProtoBoard est une carte de circuit imprimé de prototypage spécifiquement conçu pour fonctionner avec votre Raspberry Pi. Elle est livrée nue ( 🙄 normal c’est une carte de prototypage…)

Le ProtoBoard a la même taille que la carte du Raspberry Pi . Elle s’installe en toute sécurité au-dessus des composants de la carte Raspberry Pi. Une découpe unique dans le PCB fait que la Protoboard reste stable.

La carte possède plus de 450 trous pour insérer des composants. Le 3,3 V et la masse sont fournis sous forme de deux rangées de trous le long des deux bords. Il est aisé d’établir une connexion à l’alimentation. Pour les circuits montés en surface, une empreinte de circuit intégré SOIC-14 est prévue avec ses 14 broches reliées à des trous.

Chaque broche du GPIO est dupliquée, vous donnant accès à tous les signaux du Raspberry Pi.

En outre, la carte comprend un régulateur de tension 3,3V qui peut fournir tout le courant supplémentaire dont vos circuits peuvent avoir besoin.


Carte moteur L293

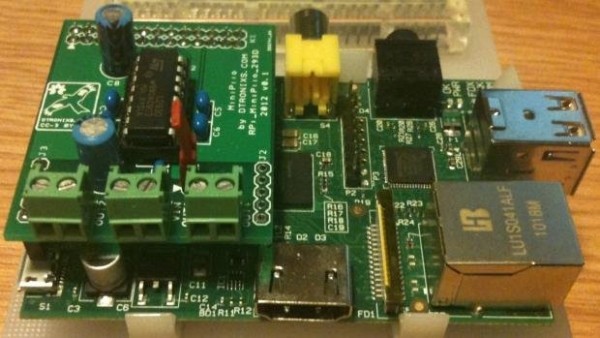

293_600293La carte MiniPiio Motor293D est une carte de commande de moteur à double pont en H  spécialement conçue pour fonctionner avec votre Raspberry Pi. Elle est vendue nue 5.95$ (4,30€).

C’est une solution rapide et facile pour ajouter des applications de commande de moteur à vos projets à base de framboise314.

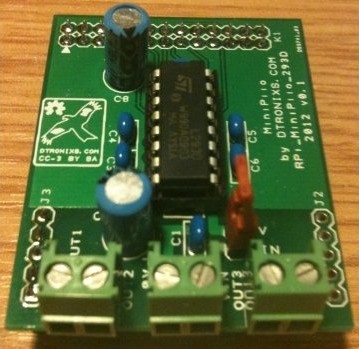

293_monteeElle utilise le contrôleur de moteur L293D et est directement reliée au connecteur GPIO du Raspberry Pi.

Ces ponts en H peuvent gérer deux moteurs consommant 600mA chacun, avec des courants de pointe jusqu’à 1,2 ampères, et une plage de tension du moteur entre 4,5 et 36 volts.

Elle dispose d’une option pour sélectionner une alimentation externe pour les moteurs à courant continu demandant une tension élevée. Elle peut aussi utiliser la tension d’alimentation interne (5 V) pour les petits moteurs à courant continu.

Elle utilise 6 signaux GPIO du Raspberry Pi pour assurer la marche avant, arrière et le contrôle vitesse

Des connecteurs à vis sont prévus pour relier les moteurs et alimentation externe.


Carte ULN2803

uln2803La carte add-on MiniPiio ULN2803 est idéale pour réaliser un circuit d’interface offrant un courant plus élevé en sortie que le Raspberry Pi.

Elle est vendue nue 5.95$ (4,30€) ou en kit 11.95$ (8,70€).

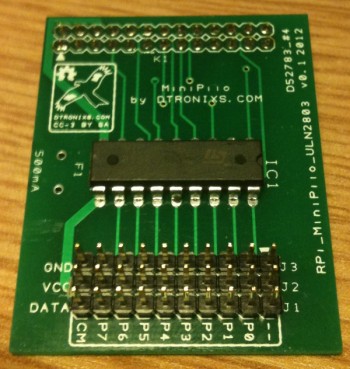

uln2803_kitCette carte comporte un ULN2803 avec 8 Darlington. Jusqu’à 8 signaux GPIO peuvent être utilisés à partir du connecteur 26 broches du Raspberry Pi. Des cavaliers sont prévues sur la carte pour sélectionner les signaux GPIO utilisés avec le ULN2803. uln2803_montee

Le connecteur de sortie est composé de trois rangées de broches. Ces trois lignes de contacts fournissent le signal, la tension et la masse pour une connexion facile des servos.

  • Circuit ULN2803
  • 500mA (max) par sortie
  • Tension d’entrée 30V (max)

Vous avez maintenant une idée de la gamme proposée par DTRONIXS.

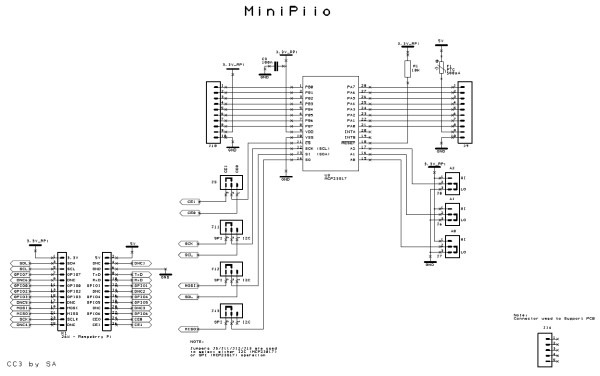

Les produits sont vendus par Tindie et des informations complémentaires comme par exemple les schémas de certaines cartes sont sur Github.

schemaVous avez déjà utilisé ces cartes ou elle vous tentent ? Laissez un commentaire ci-dessous et donnez votre avis !


qrcode_framboise314Ce QR Code vous emmène directement sur le site
http://www.framboise314.fr

  1. Pour l’utiliser, vous devez avoir une application capable de lire les QR-Codes sur votre IPhone ou votre smartphone. Si besoin, je vous conseille d’installer : i-nigma disponible sur iPhone, Android et Blackberry.
  2. Scannez le QR-Code de framboise314 avec votre nouvelle application
  3. Profitez des articles de framboise314.fr. Ils sont lisibles sans problème sur votre smartphone.
Share Button

À propos François MOCQ

Électronicien d'origine, devenu informaticien, et passionné de nouvelles technologies, formateur en maintenance informatique puis en Réseau et Télécommunications. Dès son arrivée sur le marché, le potentiel offert par Raspberry Pi m’a enthousiasmé j'ai rapidement créé un blog dédié à ce nano-ordinateur (www.framboise314.fr) pour partager cette passion. .

8 réflexions au sujet de « 7 cartes d’extension DTRONIXS pour votre Raspberry Pi »

  1. Ping : 7 cartes d’extension DTRONIXS pour votre ...

  2. Moll

    Bonsoir,

    Je recherche une carte avec plusieurs relais (bobine alimentée en 3,3V) et comportant des contacts secs (Ouvert/Fermé) pour alimenter par exemple une ampoule en 220V (quelques ampères) pour mon Raspberry Pi.
    (la carte 2 relais a ses contacts 2A/30V, ça ne me convient donc pas)
    Merci de votre aide.

    Cordialement

    Répondre
    1. admin Auteur de l’article

      Bonjour
      Je ne sais pas s’il existe des relais en 3.3v, toutes les cartes pour RasPi que je connais ont des relais en 5v. D’autre part amener le 220 à proximité du Raspberry Pi ne me semble pas très sûr (risque de contact électrique).
      D’autre part si les 2A que commute le relai sont insuffisants, commander un relai de puissance avec le relai de la carte RasPi serait peut-être la solution à votre problème ?
      Cordialement
      François

      Répondre
      1. Moll

        Ok, merci pour votre réponse.
        Je vais insérer un transistor 2N2222 pour commander le relais de 5V=, ce transistor « enverra » le 5V= du Raspberry PI vers le relais.
        Cordialement

        Répondre
  3. Eric

    bonjour
    je voudrai pouvoir allumer et éteindre une centaine de LED indépendamment les unes des autres pour une maquette d’un immeuble et pouvoir éclairer à la demande chaque appartement
    existe t il des cartes extensions pour mon projet
    merci par avance
    super site

    Répondre
    1. François MOCQ Auteur de l’article

      Bonjour Eric
      Je verrai bien les cartes empilables ABElectronics pour ça…
      http://www.framboise314.fr/empilez-les-cartes-dextension-du-raspberry-pi-avec-abelectronics/#CARTE_DrsquoEXTENSION_IO_Pi_32_PORTS_NUMRIQUES
      Il y a des 32 E/S empilables et adressables.
      Avec 3 cartes vous obtenez 96 E/S… Si ça ne suffit pas vous pouvez en empiler jusque 4 (128 E/S)
      https://www.abelectronics.co.uk/products/17/Raspberry-Pi/54/IO-Pi-Plus
      Cordialement
      François

      Répondre
  4. chris

    Bonjour,
    Merci pour ce récapitulatif de cartes, c’est très instructif.

    Pour ma part, j’ai un projet d’arrosage automatique. Je dois commander 13 vannes en 24v avec une franboise que je viens de commander. Est-ce que vous avez une idée de carte d’extension disposant de 16 relais 24v ? Pour la puissance, faible car ce sera une électrovanne après l’autre, jamais simultannée.

    Merci.

    Répondre
