33 framboise314 pour 10 GFlops : Un supercalculateur à base de Raspberry Pi

super-framboiseJoshua Kiepert, un étudiant qui prépare un doctorat au Département de génie électrique et informatique de l’université d’état de Boise (Idaho), a conçu dans le cadre de ses recherches un ordinateur basé sur 33 Raspberry Pi.

La puissance de calcul de cet ensemble de framboise314 est de 10,13 GFlops, avec un coût de moins de 2000 $ (1500 € environ). L’ensemble de Raspberry Pi est utilisé pour du calcul parallèle, un Raspberry Pi « maître » pilotant 32 Raspberry Pi et répartissant les tâches entre eux.

Joshua Kiepert

Joshua Kiepert

Joshua KIEPERT a choisi d’utiliser 33 Raspberry Pi overclockés à 1 GHz pour monter un super calculateur. Il a utilisé la distribution Arch Linux comme système d’exploitation, et mpich pour la communication entre les cartes.

L’ensemble des Raspberry Pi a été monté avec des séparateurs réalisés avec des entretoises métalliques. Chaque Raspberry Pi est alimenté via le GPIO, par l’intermédiaire d’une carte interface spécialement développée pour l’occasion, et comportant une LED RGB connectée au GPIO.

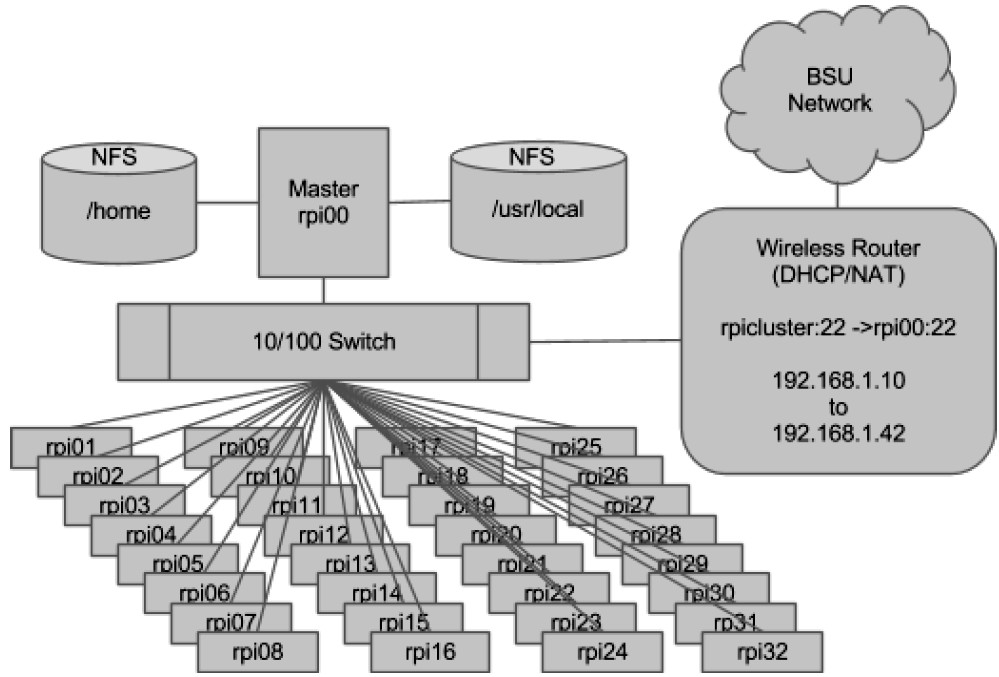

Architecture réseau du supercalculateur à base de Raspberry Pi

Architecture réseau du supercalculateur à base de Raspberry Pi

Le cœur du réseau est un switch 10/100 qui relie tous les Raspberry Pi entre eux.

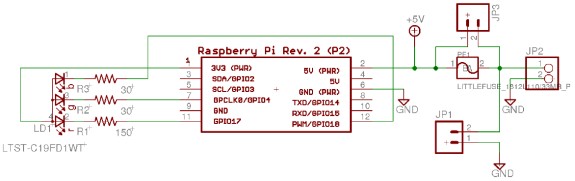

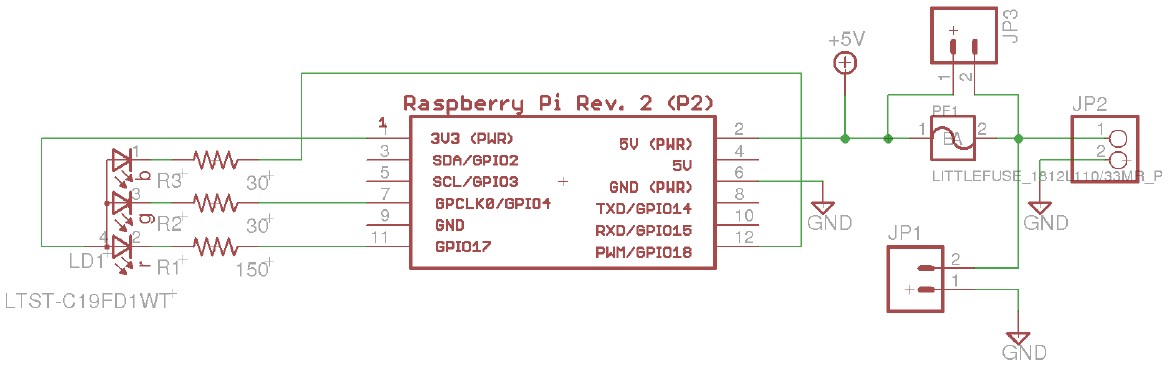

Schéma de la carte d'alimentation des Raspberry Pi

Schéma de la carte d’alimentation des Raspberry Pi

On voit ci-dessus le schéma de la carte utilisée pour alimenter chaque Raspberry Pi. La LED RVB permet de vérifier le bon fonctionnement des Raspberry Pi (voir vidéo).

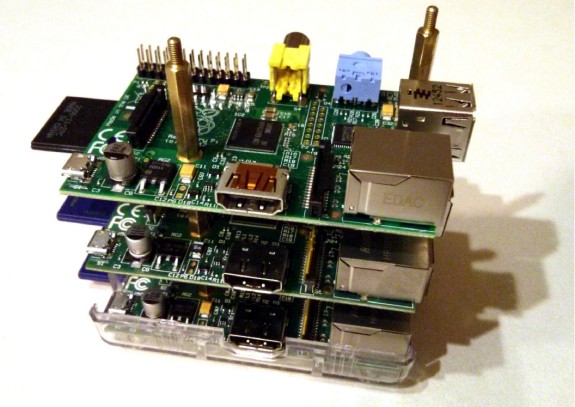

Empilage des Raspberry Pi séparés par des entretoises

Empilage des Raspberry Pi séparés par des entretoises

L’ensemble des Raspberry Pi a été monte en quatre colonnes de 8 éléments. Le 33ème Raspberry Pi prenant place sur le dessus de la structure. Du fait de l’overclocking et du nombre important de cartes, Joshua a prévu un refroidissement efficace par des ventilateurs latéraux. Des ventilateurs à LEDs… mmmouais est ce bien utile ? En tout cas c’est joli ;o)

Assemblage des 33 Raspberry Pi constituant le super calculateur

Assemblage des 33 Raspberry Pi constituant le super calculateur

On voit le Raspberry Pi « maître » sur le dessus de la structure hébergeant les 32 autres Raspberry Pi…

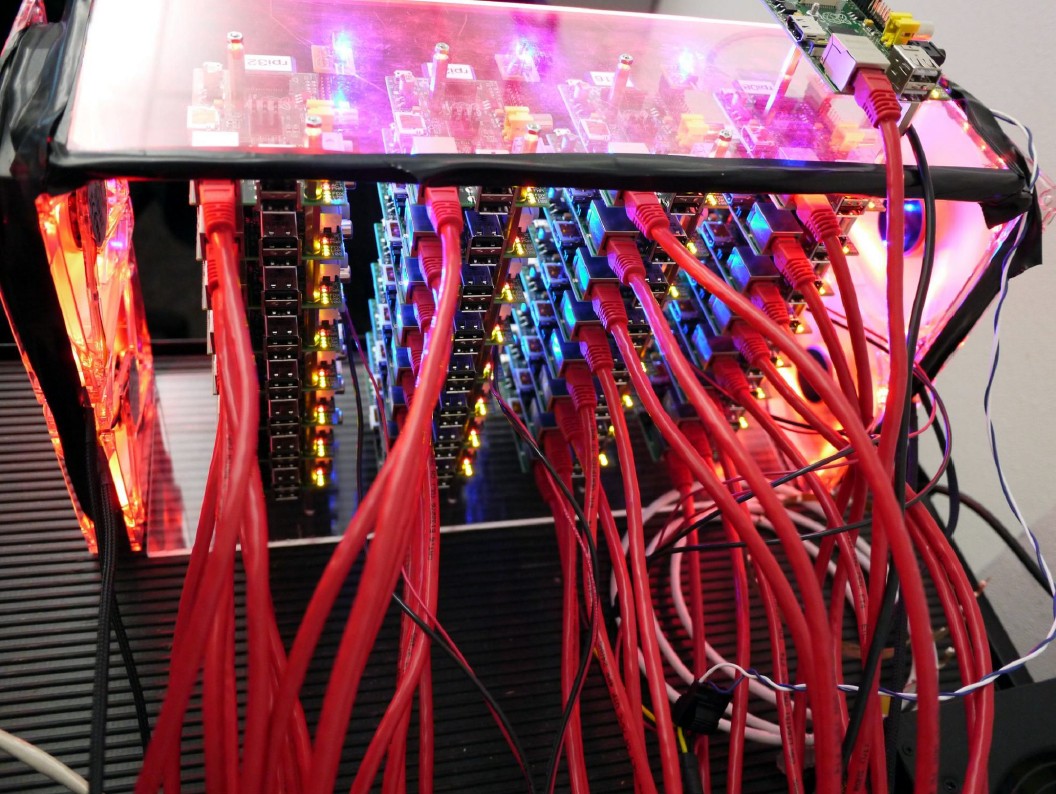

L'envers du décor : Les connections réseau du supercalculateur basé sur 33 Raspberry Pi

L’envers du décor : Les connections réseau du supercalculateur basé sur 33 Raspberry Pi

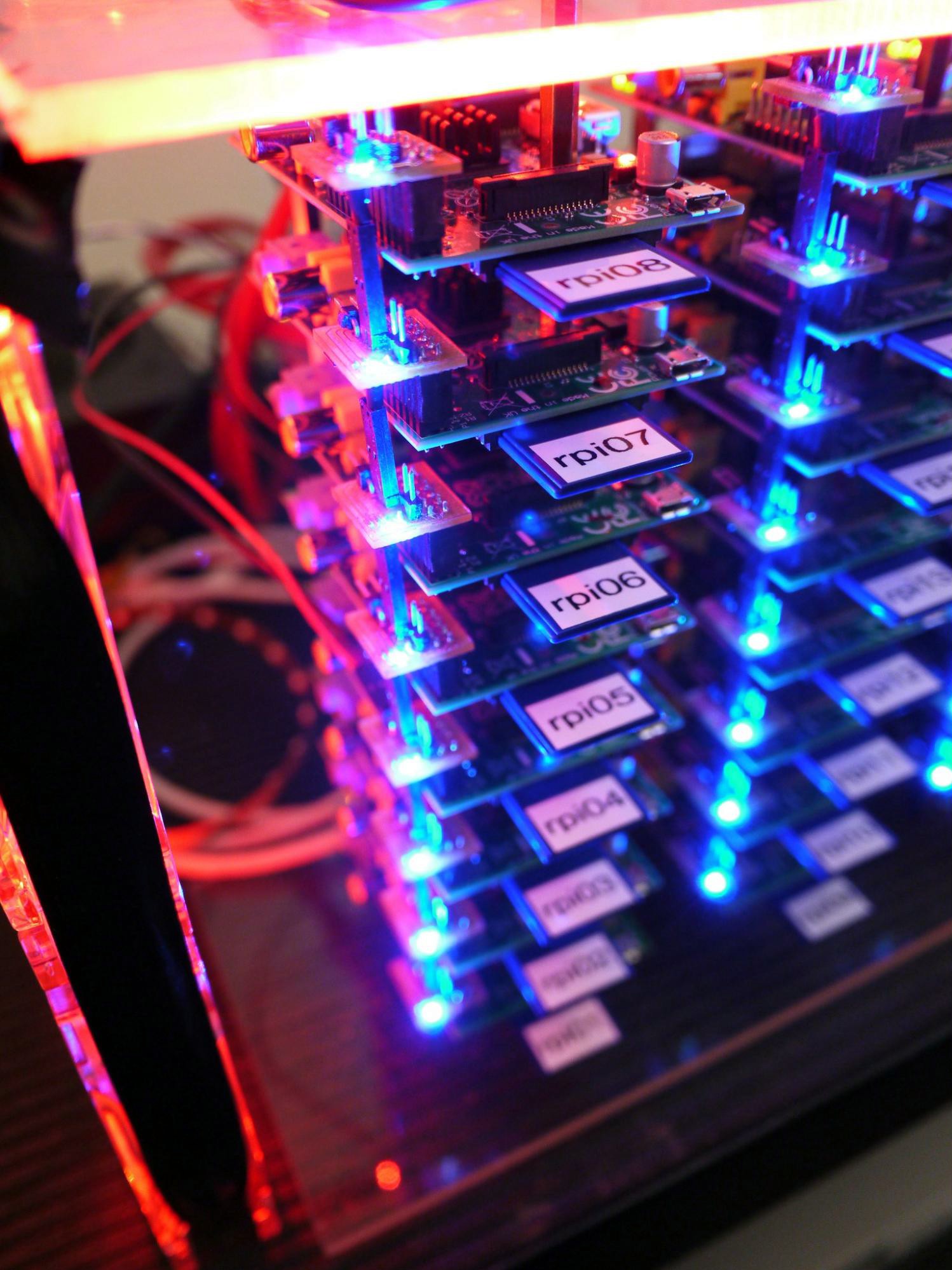

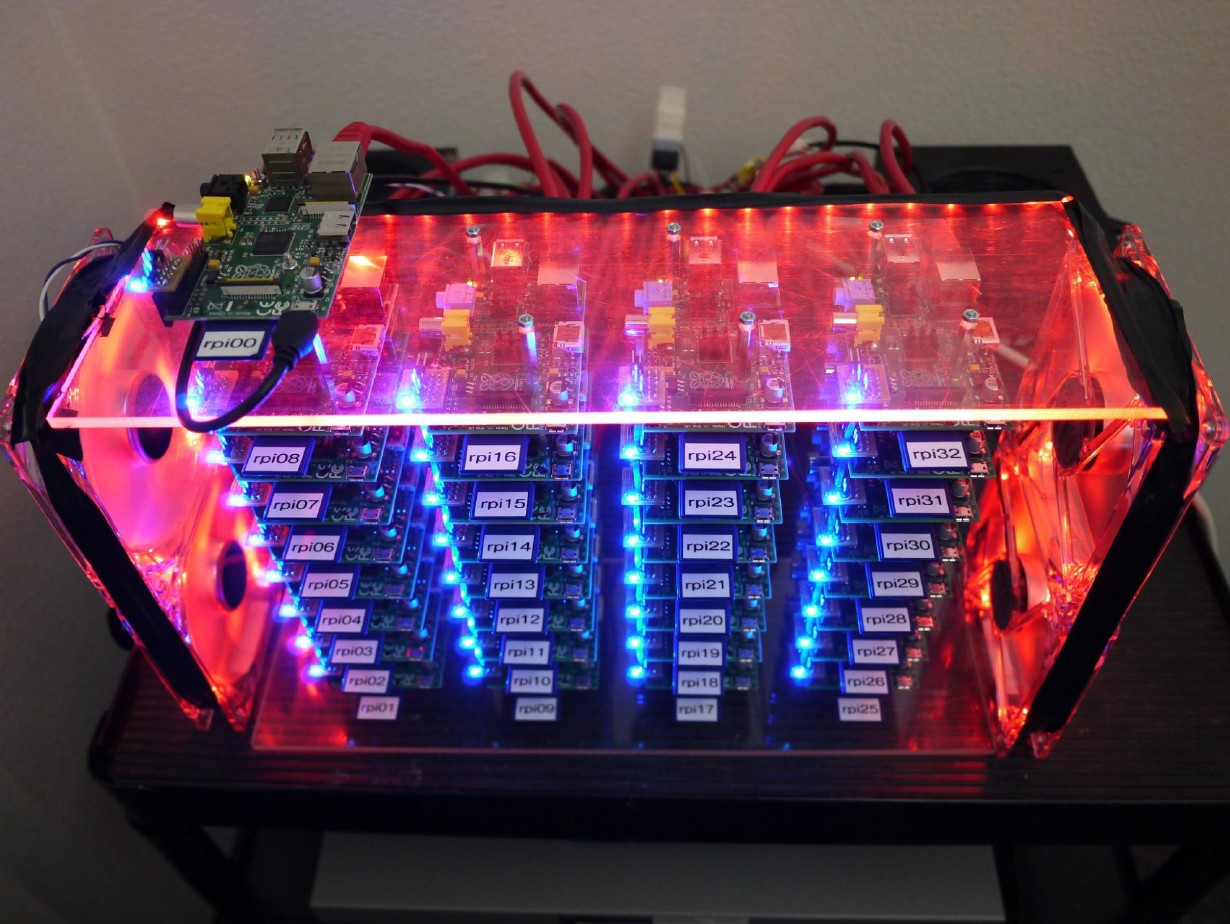

Une vue de l'empilage des Raspberry Pi du supercalculateur de Joshua KIEPERT

Une vue de l’empilage des Raspberry Pi du supercalculateur de Joshua KIEPERT

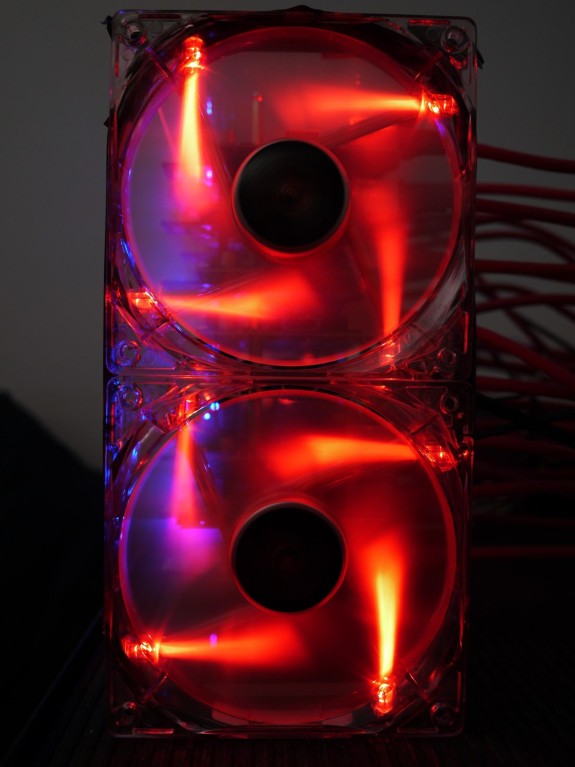

Les ventilateurs du supercalculateur de Joshua KIEPERT

Les ventilateurs du supercalculateur de Joshua KIEPERT

Joshua a utilisé  High Performance Linpack (HPL), le benchmark de référence sur son ordinateur fait maison, et a constaté que son Cluster de Raspberry Pi, avec ses 32 processeurs Broadcom BCM2708 ARM11 à 1GHz et les 14.6 Go de RAM utilisables, a réalisé une performance de pointe HPL de 10,13 GFLOPS . CA ne permet pas, bien entendu, au cluster de rentrer dans la liste TOP500 des superordinateurs, mais comme Joshua le fait remarquer : «le Cray-2 premier supercalculateur en 1985 autorisait seulement 1,9 GFLOPS. Les temps ont bien changé ! »

Un fichier pdf présente la réalisation de Joshua KIEPERT.

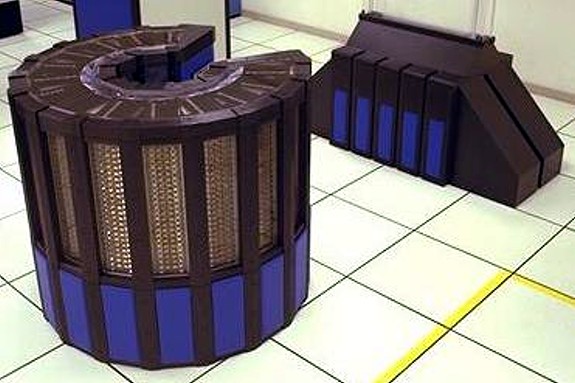

Ordinateur CRAY 2 utilisé en 1985 par la NASA...

Ordinateur CRAY 2 utilisé en 1985 par la NASA…

[Le Cray-2, inventé par Seymour Cray et lancé en 1985, fut le premier supercalculateur à dépasser le GFLOPS. Fonctionnant sous le système Unix, il est composé de 2 à 4 processeurs fonctionnant à 283 MHz et peut adresser jusqu’à 4 Go de mémoire. Sa puissance est estimée à 1,7 GFLOPS (ou giga-FLOPS) (pour la configuration 4 processeurs). Pour cette machine, le refroidissement a dû être particulièrement étudié. La solution adoptée fut d’immerger l’ensemble du système dans un liquide conducteur de chaleur et isolant (un perfluorocarbure de la marque Fluorinert).] (d’après WIKIPEDIA)


Pour mémoire, le Professeur Simon Cox (Université de Southampton) a intégré 64 Raspberry Pi  maintenus ensemble par des briques Lego. Il est intéressant de noter que James Cox, 6 ans, fils de Simon Cox, âgé de 6 ans a participé à la construction des supports en Lego…

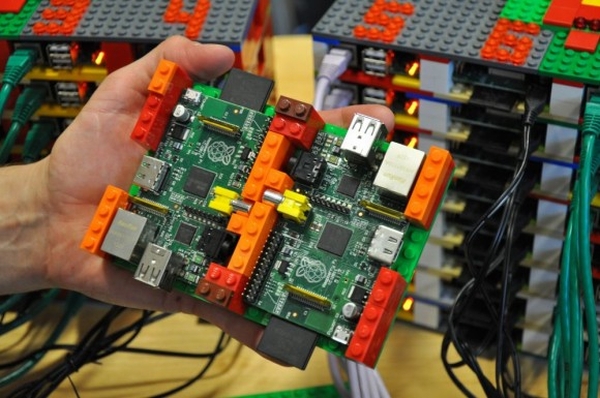

Un module du supercalculateur monté avec des Lego

Un module du supercalculateur monté avec des Lego

Le professeur Simon Cox et son fils James avec le supercalculateur en Lego

Le professeur Simon Cox et son fils James avec le supercalculateur en Lego
